ผู้ผลิตแกนหม้อแปลง

แกนหม้อแปลงมีจุดประสงค์อะไร?

หัวใจสำคัญของระบบไฟฟ้ากำลังทุกระบบนั้นมีส่วนประกอบที่ดูเรียบง่ายแต่มีความสำคัญอย่างยิ่ง นั่นคือวงจรแม่เหล็กที่ส่งและจำกัดฟลักซ์แม่เหล็กไฟฟ้า เมื่อวิศวกรและผู้เชี่ยวชาญด้านการจัดซื้อถาม “แกนหม้อแปลงมีจุดประสงค์อะไร” คำตอบมีมากกว่าฟิสิกส์พื้นฐานมาก ที่ แกนหม้อแปลง ทำหน้าที่เป็นระบบประสาทส่วนกลางในการแปลงแรงดันไฟฟ้า ทำให้สามารถถ่ายโอนพลังงานจากขดลวดปฐมภูมิถึงขดลวดทุติยภูมิได้อย่างมีประสิทธิภาพ ในขณะเดียวกันก็ลดการสูญเสียปรสิตให้เหลือน้อยที่สุด หากไม่มีทางเดินแม่เหล็กที่ออกแบบมาอย่างดี เครือข่ายไฟฟ้ากระแสสลับสมัยใหม่จะประสบกับความไร้ประสิทธิภาพที่ห้ามปราม ความร้อนที่มากเกินไป และการควบคุมแรงดันไฟฟ้าที่ไม่เสถียร บทความนี้นำเสนอการตรวจสอบเชิงประยุกต์ที่ครอบคลุมและครอบคลุม แกนหม้อแปลง การจำแนกประเภทวัสดุ ตัวแปรโครงสร้าง และบทบาทสำคัญที่มีในโครงสร้างพื้นฐานด้านพลังงานร่วมสมัย จากสถานีย่อยระดับสาธารณูปโภคไปจนถึงพื้นโรงงานอัจฉริยะ

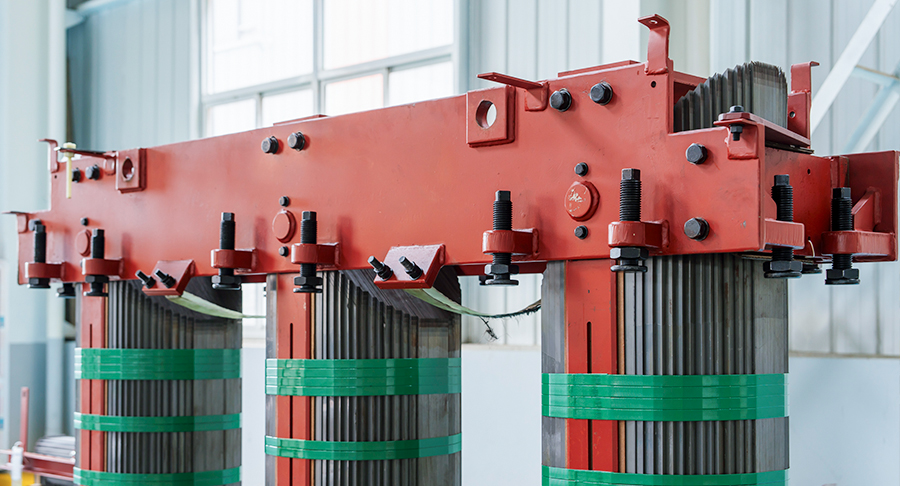

1. แกนหม้อแปลงชนิดคอร์: อุปกรณ์ทำงานทั่วไป

การกำหนดค่าประเภทคอร์แสดงถึงสถาปัตยกรรมที่ใช้งานกันอย่างแพร่หลายที่สุดในแอปพลิเคชันที่ใช้พลังงานปานกลางและขนาดใหญ่ ในการออกแบบนี้ วงจรแม่เหล็กประกอบด้วยแขนขาแนวตั้ง (ขา) สองขาที่เชื่อมต่อกันด้วยแอกบนและล่าง โดยมีขดลวดปฐมภูมิและทุติยภูมิพันรอบแขนขาแต่ละข้าง จุดประสงค์พื้นฐานของสิ่งเหล่านี้ แกนหม้อแปลง คือการจัดเตรียมเส้นทางที่ไม่เต็มใจสำหรับฟลักซ์แม่เหล็ก เพื่อให้มั่นใจว่าแรงแม่เหล็กส่วนใหญ่ที่เกิดจากการเชื่อมโยงขดลวดปฐมภูมิกับขดลวดทุติยภูมิ แกนหม้อแปลงชนิดคอร์ โดยทั่วไปจะถูกสร้างขึ้นจากการเคลือบด้วยเหล็กซิลิกอนแบบเกรน (CRGO) ซึ่งมีความสามารถในการซึมผ่านของแม่เหล็กเป็นพิเศษตามทิศทางการกลิ้ง ซึ่งช่วยลดกระแสกระตุ้นและการสูญเสียโหลดได้โดยตรง

จากมุมมองทางเทคนิค การออกแบบแบบแกนมีข้อได้เปรียบที่แตกต่างกันในแง่ของการเข้าถึงขดลวดและประสิทธิภาพการทำความเย็น เนื่องจากขดลวดถูกกระจายไปตามแขนขาทั้งสองที่แยกจากกัน การกระจายความร้อนจึงมีความสม่ำเสมอมากขึ้น ช่วยให้มีความหนาแน่นของพลังงานสูงขึ้นโดยไม่เกินขีดจำกัดความร้อน การใช้งานทั่วไป ได้แก่ หม้อแปลงสเต็ปอัพในฟาร์มพลังงานหมุนเวียน หม้อแปลงไฟฟ้าระบบจำหน่ายทางอุตสาหกรรมที่มีพิกัดตั้งแต่ 500 kVA ถึง 50 MVA และหม้อแปลงไฟฟ้าแบบฉุดลากสำหรับระบบรางรถไฟ เมื่อเปรียบเทียบกับทางเลือกประเภทเชลล์ประเภทคอร์ แกนหม้อแปลง แสดงให้เห็นถึงความสามารถในการทนต่อการลัดวงจรที่เหนือกว่าเนื่องจากการกระจายฟลักซ์แบบสมมาตร ซึ่งช่วยลดความเครียดทางกลบนขดลวดในระหว่างสภาวะความผิดปกติ

กลุ่มผลิตภัณฑ์ที่ครอบคลุมของเรา แกนหม้อแปลง ครอบคลุมรูปทรงแกนมาตรฐานและแบบกำหนดเอง โดยมีความหนาของการเคลือบตั้งแต่ 0.23 มม. ถึง 0.35 มม. เพื่อให้สมดุลระหว่างประสิทธิภาพการสูญเสียและความสามารถในการผลิต Jiangsu Jingtianxia Electric Technology Co., Ltd. ได้ปรับปรุงสายการผลิตประเภทแกนกลางเพื่อให้ได้ปัจจัยการซ้อนที่เกิน 97% เพื่อให้มั่นใจว่าหน้าตัดแม่เหล็กที่มีประสิทธิภาพนั้นตรงกับค่าการออกแบบทางทฤษฎีอย่างใกล้ชิด ด้วยบุคลากรที่มีความสามารถทางเทคนิคมืออาชีพมากกว่า 46 คน บริษัทใช้เทคนิคการเขียนด้วยเลเซอร์ขั้นสูงเพื่อลดการสูญเสียการปรับแต่งโดเมน โดยส่งมอบคอร์ที่ตรงหรือเกินกว่ามาตรฐาน IEC และ IEEE อย่างสม่ำเสมอ

ข้อมูลจำเพาะที่สำคัญสำหรับการออกแบบ Core-Type

• ช่วงพลังงานโดยทั่วไป: 500 kVA – 50 MVA
• ความหนาแน่นฟลักซ์: 1.5 – 1.7 T (วัสดุ CRGO)
• ลดการสูญเสียขณะไม่มีโหลด: ต่ำกว่าแกนรีดร้อนทั่วไป 15–20%
• วิธีการทำความเย็น: น้ำมันธรรมชาติ/อากาศ หรือการไหลเวียนของน้ำมันแบบบังคับ
• ที่ต้องการสำหรับ: เครือข่ายการกระจายสินค้า, ฟาร์มกังหันลมนอกชายฝั่ง, อุตสาหกรรมหนัก

2. แกนหม้อแปลงชนิดเชลล์: เพิ่มการกักเก็บฟลักซ์สูงสุด

ตรงกันข้ามกับโครงร่างแบบคอร์แบบเชลล์ แกนหม้อแปลง ล้อมรอบขดลวดด้วยวัสดุแม่เหล็กทุกด้าน "ปิด" ขดลวดภายในวงจรเหล็กอย่างมีประสิทธิภาพ โครงสร้างนี้มีลักษณะเป็นแขนขาส่วนกลางที่บรรทุกฟลักซ์หลัก โดยมีทางกลับสองทาง (แขนขาด้านนอก) ที่ให้การฝืนต่ำเป็นพิเศษ วัตถุประสงค์หลักยังคงเหมือนเดิม—เพื่อนำทางและรวมศูนย์ฟลักซ์แม่เหล็ก—แต่รูปทรงแบบเปลือกทำให้ได้ค่ารีแอกแตนซ์การรั่วไหลที่ลดลงอย่างมาก และการควบคุมแรงดันไฟฟ้าที่ดีขึ้นภายใต้การโหลดจำนวนมาก เหล่านี้ แกนหม้อแปลง มีคุณค่าเป็นพิเศษในการใช้งานที่มีกระแสสูงและแรงดันต่ำ เช่น หม้อแปลงเตาหลอม หม้อแปลงเรียงกระแสสำหรับโรงงานอิเล็กโทรลิซิส และระบบ UPS ขนาดใหญ่

ความสมบูรณ์ทางโครงสร้างของการออกแบบประเภทเปลือกช่วยให้มีความแข็งแรงทางกลมากขึ้น ทำให้เหมาะสำหรับการติดตั้งที่มีแรงลัดวงจรที่รุนแรง นอกจากนี้ เนื่องจากฟลักซ์แบ่งอย่างสมมาตรระหว่างแขนขาด้านนอกทั้งสอง ความไม่สมดุลของสนามแม่เหล็กสุทธิจึงลดลง ลดเสียงรบกวนที่ได้ยินได้และการสูญเสียการหลงทางในโครงสร้างโลหะที่อยู่ติดกัน อย่างไรก็ตาม ประสิทธิภาพนี้มาพร้อมกับต้นทุนการใช้วัสดุที่เพิ่มขึ้นและการซ้อนการเคลือบที่ซับซ้อนมากขึ้น ซึ่งทำให้ต้นทุนการผลิตโดยรวมเพิ่มขึ้น สำหรับการใช้งานที่สำคัญต่อภารกิจซึ่งความน่าเชื่อถือและความเสถียรของแรงดันไฟฟ้าเป็นสิ่งสำคัญยิ่ง แบบเปลือก แกนหม้อแปลง ยังคงเป็นตัวเลือกที่ต้องการแม้จะมีการลงทุนล่วงหน้าสูงกว่าก็ตาม

Jiangsu Jingtianxia Electric Technology Co., Ltd. จัดการกับความท้าทายด้านการผลิตเหล่านี้ผ่านอุปกรณ์วางซ้อนอัตโนมัติที่เป็นกรรมสิทธิ์ของบริษัท และระบบการตัดที่มีความแม่นยำ การผลิตแกนหลักแบบเปลือกหอยของบริษัทใช้ข้อต่อแบบขั้นบันไดและมุมแบบ mitered เพื่อลดความฝืนใจของข้อต่อ ทำให้เกิดการสูญเสียแกนซึ่งต่ำกว่าโครงสร้างแบบชนแบบธรรมดาถึง 8-12% Jiangsu Jingtianxia ผสมผสานระบบคลังสินค้าเวิร์กช็อปอัจฉริยะเข้ากับการตรวจสอบคุณภาพแบบเรียลไทม์ ทำให้มั่นใจได้ว่าแกนประเภทเปลือกทุกตัวจะออกจากโรงงานโดยมีความสามารถในการซึมผ่านและความทนทานทางกลที่สม่ำเสมอ โดยให้การสนับสนุนลูกค้าทั่วโลกในอุตสาหกรรมต่างๆ ตั้งแต่การถลุงอะลูมิเนียมไปจนถึงพลังงานสำรองของศูนย์ข้อมูล

คุณสมบัติที่โดดเด่นของแกนประเภทเชลล์

1. ความแรงของการลัดวงจรที่เหนือกว่าเนื่องจากการรองรับการพันขดลวดที่ปิดสนิท
2. รีแอคแทนซ์การรั่วไหลที่ต่ำกว่า (โดยทั่วไป 5–8% เทียบกับ 10–15% สำหรับประเภทคอร์)
3. สนามแม่เหล็กหลงทางลดลง ทำให้มีระยะห่างระหว่างเฟสมากขึ้น
4. ต้นทุนวัสดุสูงขึ้นแต่มีอายุการใช้งานยาวนานขึ้นในสภาพแวดล้อมการทำงานที่รุนแรง
5. ระบุโดยทั่วไปสำหรับกระบวนการเคมีไฟฟ้าและระบบขับเคลื่อนแบบฉุดลากหนัก

3. แกนหม้อแปลงโลหะอสัณฐาน: ขอบเขตประสิทธิภาพแห่งยุคถัดไป

โลหะผสมอสัณฐานซึ่งมักเรียกกันว่าแก้วโลหะ เป็นตัวแทนของการเปลี่ยนกระบวนทัศน์ในวิศวกรรมวัสดุแม่เหล็ก ซึ่งแตกต่างจากเหล็กซิลิกอนแบบผลึกทั่วไปสิ่งเหล่านี้ แกนหม้อแปลง เกิดจากการแข็งตัวอย่างรวดเร็ว (การชุบแข็ง) จากสถานะหลอมเหลว ส่งผลให้โครงสร้างอะตอมที่ไม่เป็นผลึกมีการ coercivity ต่ำมาก และสนามแม่เหล็กแทบเป็นศูนย์ วัตถุประสงค์หลักของการใช้โลหะอสัณฐานเพื่อ แกนหม้อแปลง คือการลดการสูญเสียที่ไม่มีโหลดลงอย่างมาก โดยทั่วไปประมาณ 60–70% เมื่อเทียบกับเหล็กกล้า CRGO ระดับพรีเมียม ในขณะที่ยังคงรักษาระดับความหนาแน่นของฟลักซ์ที่เทียบเคียงได้ (ประมาณ 1.35–1.45 T) สิ่งนี้ทำให้แกนอสัณฐานมีความน่าดึงดูดเป็นพิเศษสำหรับหม้อแปลงไฟฟ้าระบบจำหน่ายที่ทำงานภายใต้สภาวะโหลดเบาเป็นระยะเวลานาน เช่น ในโครงการกริดที่อยู่อาศัยและโครงการผลิตไฟฟ้าในชนบท

จากมุมมองของการผลิต โลหะอสัณฐานนำเสนอความท้าทายที่ไม่เหมือนใคร: วัสดุนี้บางมาก (ประมาณ 0.025 มม.) และเปราะอย่างฉาวโฉ่ โดยต้องใช้อุปกรณ์ตัดและวางซ้อนแบบพิเศษเพื่อหลีกเลี่ยงการแตกหักระดับไมโครที่ทำให้ประสิทธิภาพของแม่เหล็กลดลง นอกจากนี้ ความหนาแน่นของฟลักซ์อิ่มตัวยังต่ำกว่า CRGO ทำให้จำเป็นต้องมีหน้าตัดของแกนที่ใหญ่ขึ้นเพื่อให้ได้ระดับกำลังที่เท่ากัน แม้จะมีข้อบกพร่องเหล่านี้ การประหยัดต้นทุนตลอดอายุการใช้งานจากการสูญเสียพลังงานที่ลดลงมักจะมีค่ามากกว่าค่าพรีเมียมเริ่มต้น โดยเฉพาะอย่างยิ่งในภูมิภาคที่มีอัตราค่าไฟฟ้าสูงหรือมีคำสั่งลดคาร์บอนที่เข้มงวด ขั้นสูง แกนหม้อแปลง ที่ทำจากโลหะผสมอสัณฐานมีการระบุมากขึ้นสำหรับโครงการอาคารสีเขียว ฮับชาร์จรถยนต์ไฟฟ้า และไมโครกริดอัจฉริยะที่ทุกวัตต์-ชั่วโมงมีค่า

Jiangsu Jingtianxia Electric Technology Co., Ltd. ได้พัฒนาสายการผลิตเฉพาะสำหรับแกนโลหะอสัณฐาน โดยผสมผสานขั้นตอนการตัดเฉือนและอบอ่อนด้วยความเครียดต่ำ เพื่อรักษาคุณสมบัติทางแม่เหล็กที่เป็นเอกลักษณ์ของวัสดุ ทีมเทคนิคของบริษัทซึ่งประกอบด้วยผู้เชี่ยวชาญด้าน R&D มากกว่า 46 คน ร่วมมือกับนักวิทยาศาสตร์ด้านวัสดุเพื่อปรับรูปทรงแกนหลักให้เหมาะสมที่สุดเพื่อให้สูญเสียข้อต่อน้อยที่สุด บรรลุประสิทธิภาพการโหลดเต็มที่สูงกว่า 99.2% ในหน่วยต้นแบบ ด้วยการรวมเทคโนโลยีแกนอสัณฐานเข้ากับเครื่องตัดขวางอัจฉริยะและลอจิสติกส์อัตโนมัติ Jiangsu Jingtianxia นำเสนอโซลูชั่นแบบครบวงจรที่เชื่อมโยงการออกแบบที่มีประสิทธิภาพสูงเข้ากับการผลิตในระดับอุตสาหกรรม ให้บริการลูกค้าที่ต้องการทั้งความรับผิดชอบต่อสิ่งแวดล้อมและความเป็นเลิศในการปฏิบัติงาน

ข้อดีของการใช้งานของแกนอสัณฐาน

• ลดการสูญเสียขณะไม่มีโหลด: มากถึง 70% เมื่อเทียบกับ CRGO ทั่วไป
• เหมาะสำหรับโปรไฟล์การโหลดแบบวนรอบ (เช่น การสแตนด์บายข้ามคืน การทำงานที่ไม่ต่อเนื่อง)
• อุณหภูมิในการทำงานลดลงเนื่องจากการสร้างความร้อนลดลง
• ยืดอายุหม้อแปลง (ลดอายุความร้อนของฉนวน)
• เป็นที่ต้องการโดยสาธารณูปโภคที่บรรลุเป้าหมายคาร์บอนสุทธิเป็นศูนย์

เมทริกซ์ประสิทธิภาพเปรียบเทียบ

4. Step-Lap และ Mitered Joint Cores: วิศวกรรมที่มีความแม่นยำเพื่อลดการสูญเสียให้เหลือน้อยที่สุด

นอกเหนือจากการจำแนกรูปร่างแกนกลางและวัสดุด้วยตาเปล่าแล้ว เรขาคณิตของข้อต่อภายในยังมีบทบาทสำคัญในการพิจารณาประสิทธิภาพแกนกลางโดยรวม ข้อต่อแบบสเต็ปแล็ปหรือที่รู้จักกันในชื่อข้อต่อแบบเซหรือแบบสอดประสาน จะจัดเรียงชั้นการเคลือบต่อเนื่องกันโดยมีการเหลื่อมซ้อนออฟเซ็ต กระจายความไม่เต็มใจของช่องว่างอากาศผ่านอินเทอร์เฟซต่างๆ ได้อย่างมีประสิทธิภาพ เทคนิคนี้ช่วยลดความอิ่มตัวของฟลักซ์เฉพาะจุดซึ่งเกิดขึ้นที่ข้อต่อชนแบบธรรมดา ซึ่งลดทั้งการสูญเสียที่ไม่มีโหลดและกระแสแม่เหล็ก ในทางกลับกัน ข้อต่อแบบ Mitered ใช้การตัดมุมที่แม่นยำ (โดยทั่วไปคือ 45 องศา) ที่จุดตัดมุมของแอกและแขนขา โดยจัดแนวทิศทางการกลิ้งของเหล็กที่มีลายเกรนกับเส้นทางฟลักซ์ เพื่อลดความไม่เต็มใจในแต่ละโค้งงอ ขั้นสูง แกนหม้อแปลง ผสานรวมคุณสมบัติ step-lap และ mitered เพื่อลดการสูญเสียลง 10–15% เมื่อเทียบกับการประกอบ butt-lap แบบธรรมดา

ความแม่นยำในการผลิตที่จำเป็นสำหรับประเภทข้อต่อเหล่านี้ต้องการเครื่องตัดขวางระดับไฮเอนด์พร้อมการวางตำแหน่งใบมีดที่ควบคุมโดย CNC และการวัดความหนาแบบเรียลไทม์ Jiangsu Jingtianxia Electric Technology Co., Ltd. ได้ลงทุนมหาศาลในอุปกรณ์การเรียงซ้อนแกนอัตโนมัติ ซึ่งรักษาการจัดตำแหน่งระดับไมครอนบนชั้นเคลือบหลายร้อยชั้น ทำให้มั่นใจได้ถึงการกระจายช่องว่างอากาศที่สม่ำเสมอและประสิทธิภาพทางแม่เหล็กไฟฟ้าที่ทำซ้ำได้ แกนสเต็ปแลปของบริษัทถูกนำไปใช้อย่างกว้างขวางในหม้อแปลงไฟฟ้าระบบจำหน่ายประสิทธิภาพสูงที่จ่ายให้กับระบบสาธารณูปโภคของยุโรปและอเมริกาเหนือ ซึ่งกฎระเบียบด้านการออกแบบเชิงนิเวศน์ที่เข้มงวดกำหนดขีดจำกัดการสูญเสียสูงสุด ด้วยการรวมการตัดมุมแบบ mitered กับการซ้อนอัตโนมัติ Jiangsu Jingtianxia จึงสามารถบรรลุปัจจัยการซ้อนที่ 97.5% สำหรับคอร์ CRGO ซึ่งแปลเป็นการประหยัดพลังงานที่จับต้องได้ตลอดอายุการใช้งาน 30 ปีของหม้อแปลง

นอกจากนี้ ระบบคลังสินค้าในโรงงานอัจฉริยะของบริษัทจะติดตามชุดการเคลือบแต่ละชุดผ่านห่วงโซ่การผลิตทั้งหมด ตั้งแต่การตัดและการตัด ไปจนถึงการอบอ่อนและการตรวจสอบขั้นสุดท้าย เพื่อให้มั่นใจได้ถึงการติดตามอย่างเต็มรูปแบบและการปฏิบัติตามแผนคุณภาพเฉพาะของลูกค้า การบูรณาการในแนวดิ่งนี้ ซึ่งได้รับการสนับสนุนจากสายการผลิตลอจิสติกส์แบบอัตโนมัติ ช่วยให้ Jiangsu Jingtianxia สามารถนำเสนอการสร้างต้นแบบอย่างรวดเร็วและระยะเวลารอคอยสินค้าที่สั้นสำหรับรูปทรงเรขาคณิตหลักที่กำหนดเอง ซึ่งถือเป็นข้อได้เปรียบที่สำคัญสำหรับโครงการที่มีตารางการก่อสร้างที่จำกัด

คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือความแตกต่างหลักระหว่างแกนหม้อแปลงชนิดแกนและแกนหม้อแปลงชนิดเปลือก?

ความแตกต่างหลักอยู่ที่การจัดเรียงแบบคดเคี้ยวถึงแกน ในประเภทแกนกลาง แกนหม้อแปลง ขดลวดจะล้อมรอบแขนแม่เหล็ก ในขณะที่การออกแบบประเภทเปลือก วงจรแม่เหล็กจะล้อมรอบขดลวดหลายด้าน ประเภทแกนให้การระบายความร้อนที่ดีกว่าและต้นทุนที่ต่ำกว่า ในขณะที่ประเภทเปลือกให้ปฏิกิริยาการรั่วไหลที่ต่ำกว่าและความแข็งแรงของการลัดวงจรที่เหนือกว่าสำหรับการใช้งานที่มีกระแสสูง

คำถามที่ 2: แกนหม้อแปลงโลหะอสัณฐานช่วยลดการสูญเสียพลังงานได้อย่างไรเมื่อเทียบกับแกน CRGO ทั่วไป

โลหะผสมอสัณฐานขาดโครงสร้างเม็ดผลึก ซึ่งแทบจะกำจัดแอนไอโซโทรปีแม่เหล็ก และลดการสูญเสียฮิสเทรีซิสลง 60–70% นอกจากนี้ ความต้านทานไฟฟ้าที่สูงขึ้น (ประมาณสามเท่าของ CRGO) ช่วยลดการสูญเสียกระแสไหลวน ทำให้เป็นตัวเลือกที่ประหยัดพลังงานมากที่สุดสำหรับหม้อแปลงไฟฟ้าระบบจำหน่ายที่มีปัจจัยโหลดต่ำ

คำถามที่ 3: Jiangsu Jingtianxia Electric Technology Co., Ltd. มีบทบาทอย่างไรในห่วงโซ่อุปทานหลักของหม้อแปลงไฟฟ้า

Jiangsu Jingtianxia เป็นผู้ผลิตครบวงจรในแนวตั้งที่ออกแบบ ผลิต และส่งมอบความแม่นยำ แกนหม้อแปลง ในทุกหมวดหมู่หลักๆ บริษัทรวมผู้เชี่ยวชาญด้านเทคนิคกว่า 46 คนเข้ากับระบบการซ้อน การตัด และคลังสินค้าแบบอัตโนมัติ เพื่อนำเสนอโซลูชันแบบครบวงจร ตั้งแต่แกนขั้นบันได CRGO ไปจนถึงการประกอบโลหะอสัณฐาน ซึ่งได้รับการสนับสนุนจากการควบคุมคุณภาพอย่างเข้มงวดและการสนับสนุนด้านลอจิสติกส์ทั่วโลก

คำถามที่ 4: เหตุใดการออกแบบข้อต่อ (แบบขั้นบันไดหรือแบบลดระดับ) จึงมีความสำคัญต่อประสิทธิภาพของแกนหม้อแปลง

เรขาคณิตของข้อต่อส่งผลโดยตรงต่อการฝืนแม่เหล็กที่ส่วนต่อประสานของแอกและกิ่ง ข้อต่อแบบสเต็ปแลปและไมเตอร์ลดความอิ่มตัวเฉพาะจุดและฟลักซ์ฟริงกิ้ง ซึ่งลดการสูญเสียขณะไม่มีโหลดและกระแสแม่เหล็กลง 10–15% สำหรับหม้อแปลงประสิทธิภาพสูง การออกแบบข้อต่อที่มีความแม่นยำเหล่านี้มีความสำคัญต่อการปฏิบัติตามกฎระเบียบด้านพลังงานที่เข้มงวด และบรรลุการประหยัดต้นทุนในระยะยาว
