เส้นตัดตามความยาวเหล็กซิลิคอนคืออะไร และทำงานอย่างไร

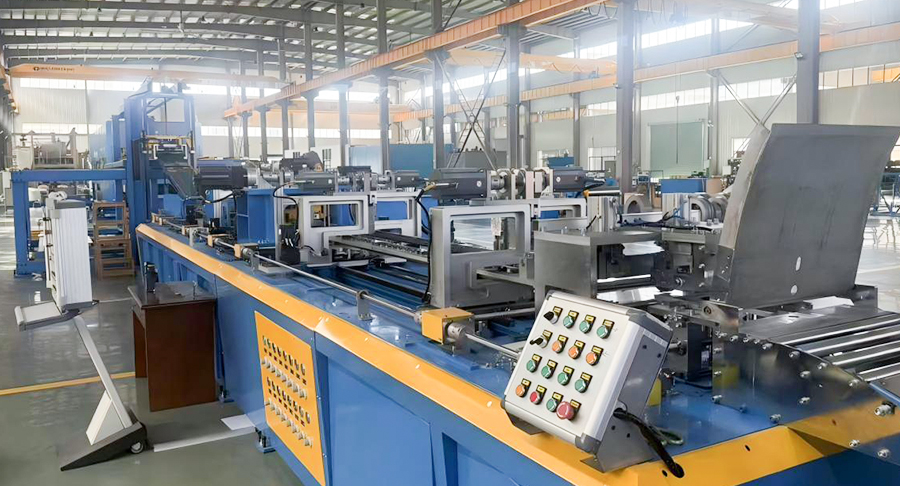

ในอุตสาหกรรมการผลิตอุปกรณ์ไฟฟ้าสมัยใหม่ ความแม่นยำและประสิทธิภาพเป็นสิ่งสำคัญยิ่ง หัวใจสำคัญของการผลิตหม้อแปลงและมอเตอร์คืออุปกรณ์ชิ้นสำคัญ: เส้นตัดตามความยาวเหล็กซิลิกอน . แต่จริงๆ แล้วระบบนี้คืออะไร และเหตุใดจึงขาดไม่ได้? ก เส้นตัดเหล็กซิลิกอนตามความยาว เป็นระบบการผลิตอัตโนมัติขั้นสูงที่ออกแบบมาเพื่อแปรรูปเหล็กม้วนขนาดใหญ่ โดยเฉพาะเหล็กซิลิกอนแบบเกรนและไม่เป็นเกรนให้เป็นแผ่นแบนที่มีความยาวที่กำหนดไว้ล่วงหน้าอย่างแม่นยำ กระบวนการนี้เกี่ยวข้องกับการคลายเหล็ก ปรับระดับเพื่อขจัดความโค้งหรือความเค้นภายใน วัดความยาวที่ต้องการอย่างแม่นยำ ตัดเหล็กอย่างหมดจด และสุดท้ายซ้อนแผ่นที่เสร็จแล้วเพื่อแปรรูปต่อไปเป็นแกนหม้อแปลงหรือการเคลือบมอเตอร์

คุณค่าหลักของ เส้นตัดเหล็กซิลิกอนตามความยาวs อยู่ที่ความสามารถในการเปลี่ยนขดลวดดิบขนาดใหญ่ให้เป็นส่วนประกอบที่มีความแม่นยำสูง แตกต่างจากเส้นตัดตามความยาวทั่วไป เส้นที่ออกแบบมาสำหรับเหล็กซิลิคอนจะต้องคำนึงถึงคุณสมบัติทางแม่เหล็กที่เป็นเอกลักษณ์ของวัสดุและเกจที่ค่อนข้างบาง โดยทั่วไปจะมีตั้งแต่ 0.23 มม. ถึง 0.5 มม. สำหรับเกรดที่มีการซึมผ่านสูง อุปกรณ์นี้เป็นพื้นฐานสำหรับผู้ผลิตที่มุ่งหวังที่จะผลิตหม้อแปลงประสิทธิภาพสูง เนื่องจากความยาวแผ่นหรือความสูงของเสี้ยนที่เบี่ยงเบนเพียงเล็กน้อยก็อาจส่งผลกระทบอย่างมีนัยสำคัญต่อประสิทธิภาพของแม่เหล็กและการสูญเสียพลังงานของแกนสุดท้าย บริษัทชอบ Jiangsu Jingtianxia Electric Technology Co., Ltd. ได้สร้างความเชี่ยวชาญในการจัดหาโซลูชั่นที่ซับซ้อนเหล่านี้ เพื่อให้มั่นใจว่าความต้องการเฉพาะของการแปรรูปเหล็กซิลิกอนนั้นตรงตามความเป็นเลิศทางวิศวกรรม

ส่วนประกอบหลักและขั้นตอนการปฏิบัติงาน

เพื่อทำความเข้าใจวิธีการก เส้นตัดเหล็กซิลิกอนตามความยาว จำเป็นต้องตรวจสอบโมดูลตามลำดับ บรรทัดทั่วไปเป็นไปตามความก้าวหน้าเชิงตรรกะตั้งแต่วัตถุดิบไปจนถึงผลิตภัณฑ์สำเร็จรูป:

1. การคลายเกลียวและการให้อาหาร: กระบวนการเริ่มต้นด้วยการใส่ขดลวดเหล็กซิลิกอนหนักลงบนเครื่องคลายคอยล์ หน่วยนี้รองรับคอยล์และป้อนแถบเข้าไปในเส้นด้วยความเร็วที่ควบคุม
2. การปรับระดับและการยืดผม: แถบดังกล่าวจะผ่านเครื่องปรับระดับที่มีความแม่นยำซึ่งมีลูกกลิ้งหลายตัว ขั้นตอนนี้มีความสำคัญอย่างยิ่งในการกำจัดชุดคอยล์ (หน่วยความจำความโค้งของคอยล์) และทำให้แน่ใจว่าแผ่นเรียบอย่างสมบูรณ์แบบ ซึ่งจำเป็นสำหรับการตัดและซ้อนที่แม่นยำ
3. การวัดและการตัด: แถบที่เรียบจะเคลื่อนเข้าสู่หน่วยการวัด ซึ่งโดยทั่วไปแล้วจะเป็นระบบป้อนที่ขับเคลื่อนด้วยเซอร์โว AC ซึ่งช่วยให้มั่นใจในการวัดความยาวที่แม่นยำ เมื่อถึงความยาวที่ต้องการแล้ว แรงเฉือนความเร็วสูง (มักเป็นแรงเฉือนแบบแกว่งสำหรับการผลิตการเคลือบหม้อแปลงไฟฟ้า) จะตัดแถบอย่างหมดจด
4. การวางซ้อนและบรรจุภัณฑ์: แผ่นที่ตัดจะถูกขนส่งผ่านสายพานลำเลียงไปยังหน่วยเรียงซ้อน ซึ่งอาจเป็นรถยกแบบแม่เหล็กหรือแบบนิวแมติกที่จะจัดแนวและวางแผ่นเป็นมัดที่เรียบร้อยโดยอัตโนมัติเพื่อการจัดการที่ง่ายดายและการประมวลผลขั้นปลายน้ำ

การจำแนกประเภทและบรรทัดเฉพาะการใช้งาน

ระยะ เส้นตัดเหล็กซิลิกอนตามความยาวs ประกอบด้วยระบบที่หลากหลาย แต่ละระบบได้รับการปรับให้เหมาะกับการใช้งานเฉพาะและคุณลักษณะของวัสดุ การจำแนกประเภทหลักขึ้นอยู่กับประเภทของเหล็กซิลิคอนที่แปรรูป: แบบเกรน (CRGO) และแบบไม่มีเกรน (CRNO)

CRGO เส้นตัดเหล็กซิลิคอน

สายการผลิตเหล่านี้ได้รับการออกแบบทางวิศวกรรมโดยเฉพาะสำหรับการแปรรูปเหล็กซิลิกอนที่มีเมล็ดพืช ซึ่งใช้เกือบทั้งหมดในการผลิตแกนหม้อแปลงไฟฟ้ากำลัง โครงสร้างเกรนของวัสดุได้รับการจัดตำแหน่งเพื่อลดการสูญเสียแกนในทิศทางการหมุนที่เฉพาะเจาะจง ทำให้การตัดและการจัดการที่แม่นยำเป็นสิ่งสำคัญอย่างยิ่งเพื่อรักษาคุณสมบัติทางแม่เหล็กเหล่านี้ Jiangsu Jingtianxia Electric Technology Co., Ltd. นำเสนอโซลูชั่นเฉพาะทางในหมวดหมู่นี้ โดยผสานรวมคุณสมบัติการซ้อนอัจฉริยะเพื่อปรับปรุงประสิทธิภาพการผลิต

คุณสมบัติที่สำคัญของสาย CRGO:

• การตัดที่มีความแม่นยำสูงพร้อมความทนทานต่อความยาวโดยทั่วไปของ ±0.2มม และความสูงของเสี้ยนน้อยกว่า 0.02มม เพื่อป้องกันการลัดวงจรในการเคลือบ
• การบูรณาการหน่วย V-notching และ punching เพื่อสร้างรูปทรงแกนหม้อแปลง step-lap ที่ซับซ้อน
• ความเร็วของสายต่ำกว่า (โดยทั่วไปจะสูงถึง 180 ม./นาที) เมื่อเทียบกับสายอเนกประสงค์ โดยให้ความสำคัญกับความแม่นยำมากกว่าปริมาณงาน
• กลไกการซ้อนขั้นสูงเพื่อรักษาการวางแนวและป้องกันความเสียหายต่อขอบที่ละเอียดอ่อน

เส้นตัดตามความยาวเหล็กซิลิคอน CRNO

เหล็กซิลิกอนชนิดไม่มีเกรนถูกนำมาใช้ในการใช้งานที่ฟลักซ์แม่เหล็กไหลในหลายทิศทาง เช่น ในมอเตอร์ไฟฟ้า เครื่องกำเนิดไฟฟ้า และหม้อแปลงขนาดเล็ก การแปรรูปเหล็ก CRNO มักต้องใช้เกจที่หนาขึ้นเล็กน้อย และจัดลำดับความสำคัญของการผลิตที่ความเร็วสูงเพื่อตอบสนองความต้องการปริมาณมากของอุตสาหกรรมมอเตอร์ Jiangsu Jingtianxia Electric Technology Co., Ltd. ใช้การสะสมทางเทคนิคที่แข็งแกร่งเพื่อออกแบบไลน์ที่สมดุลความเร็วกับความแม่นยำที่ยอมรับได้สำหรับการใช้งานทางไฟฟ้าที่มีความต้องการน้อย

คุณสมบัติที่สำคัญของสาย CRNO:

• มักกำหนดค่าไว้สำหรับความเร็วสายที่สูงขึ้น โดยสามารถเกิน 40 เมตรต่อนาทีเพื่อเพิ่มปริมาณงาน
• ความสามารถในการรองรับช่วงความหนาและความกว้างที่กว้างขึ้น ทำให้การผลิตมีความยืดหยุ่นมากขึ้น
• ระบบปรับระดับที่แข็งแกร่งเพื่อจัดการข้อบกพร่องด้านรูปทรงที่อาจเกิดขึ้นซึ่งพบได้ทั่วไปในคุณภาพเหล็กที่หลากหลาย

เส้นตัดความยาวแกนหม้อแปลงไฟฟ้า (ชนิดย่อยพิเศษ)

สิ่งเหล่านี้เป็นวิวัฒนาการที่เชี่ยวชาญเป็นพิเศษของ เส้นตัดเหล็กซิลิกอนตามความยาวs ออกแบบมาเพื่อไม่เพียงแต่ตัดเท่านั้น แต่ยังแปรรูปแผ่นเป็นรูปทรงการเคลือบเฉพาะอีกด้วย ระบบเหล่านี้รวมกรรไกรแบบสวิง หน่วยเจาะ และดายบากรูปตัว V เข้าด้วยกัน การบูรณาการนี้เป็นการเพิ่มมูลค่าที่สำคัญ โดยลดการจัดการและการตั้งค่าเครื่องจักรหลายเครื่อง ความสามารถในการตัด เจาะ และบากในบรรทัดเดียวถือเป็นจุดเด่นของประสิทธิภาพการผลิตสมัยใหม่ ซึ่งเป็นกลุ่มที่บริษัทต่างๆ ชอบ Jiangsu Jingtianxia Electric Technology Co., Ltd. excel โดยใช้ประโยชน์จากความรู้ทางเทคนิคเชิงลึกเพื่อบูรณาการอุปกรณ์การซ้อนแกนเข้ากับสายการผลิตโดยตรง แนวทางนี้เป็นรากฐานสำคัญของโซลูชันสนับสนุนแบบครบวงจรที่พวกเขามอบให้กับลูกค้าทั่วโลกในอุตสาหกรรมพลังงาน
