LXD-260-2 ออฟไลน์ Transformer Core Stacking Line

LXD-260-2 Offline Transformer Core Stacking Line ทำงานอย่างไร

เป็นเวลาหลายทศวรรษแล้วที่การผลิตแกนหม้อแปลงยังคงเป็นหนึ่งในขอบเขตสุดท้ายที่การแทรกแซงโดยคนยังคงมีอยู่อย่างดื้อรั้น ในขณะที่อุตสาหกรรมที่อยู่ติดกันยอมรับระบบอัตโนมัติของหุ่นยนต์และขั้นตอนการผลิตที่ประสานกัน การซ้อนแกนซึ่งเป็นกระบวนการที่ละเอียดอ่อนในการประกอบการเคลือบเหล็กซิลิคอนหลายพันแผ่นให้เป็นวงจรแม่เหล็กที่แม่นยำ ยังคงต้องอาศัยผู้ปฏิบัติงานที่มีทักษะในการจัดลำดับ การวางแนว และการจัดชั้นแผ่นด้วยตนเอง วิธีการแบบเดิมนี้ทำให้เกิดการสึกหรอของแผ่นแปรผัน การจัดการกับการเสียรูป ช่องว่างอากาศที่ไม่สอดคล้องกัน และท้ายที่สุดจะยกระดับการสูญเสียแกนกลางและเสียงรบกวน เพื่อทำลายกระบวนทัศน์นี้โดยพื้นฐาน Jiangsu Jingtianxia Electric Technology Co., Ltd. ออกแบบ LXD-260-2 ไลน์วางซ้อนแกนหม้อแปลงออฟไลน์ —ระบบอัตโนมัติแบบคอลัมน์ที่กำหนดนิยามใหม่ของความแม่นยำ ความสามารถในการทำซ้ำ และปริมาณงานในการประกอบแกนแบบออฟไลน์

โดยแก่นแท้ของมันคือ LXD-260-2 ไลน์วางซ้อนแกนหม้อแปลงออฟไลน์ ทำงานเป็นแพลตฟอร์มอัตโนมัติเต็มรูปแบบสำหรับวางซ้อนแบบไร้ถังวัสดุ โดยจะรับแผ่นเหล็กซิลิกอนที่ยังไม่ได้เจาะโดยตรงจากแนวตัดตามขวาง จากนั้นจะเรียงซ้อนกันตามลำดับการตัดและการเคลือบที่แน่นอนลงในคอลัมน์แนวตั้ง และขนย้ายคอลัมน์เหล่านี้ไปยังกลไกการเรียงซ้อนโดยเฉพาะ จากนั้นชุดประกอบแบบเคลื่อนที่ได้ซึ่งมีถ้วยดูดสุญญากาศจะเลือกการเคลือบแต่ละชั้น วางตำแหน่งบนรางที่แม่นยำ และสุดท้ายจะเรียงซ้อนกันตามความต้องการทีละชั้นของการวาดแกน ทั้งหมดนี้โดยไม่ต้องใช้คนควบคุมแต่ละแผ่น ขั้นตอนการทำงานนี้กำจัดโหมดความล้มเหลวหลักสามโหมดของการซ้อนแบบแมนนวล: การเสียดสีที่พื้นผิว การวางแนวที่ไม่ตรง และแรงกดในการเรียงซ้อนที่ไม่สอดคล้องกัน

ก่อนที่จะดำดิ่งลงสู่ระบบย่อยทางเทคนิค เป็นเรื่องที่ควรสังเกตก่อน Jiangsu Jingtianxia Electric Technology Co., Ltd. นำผู้เชี่ยวชาญทางเทคนิคภายในบริษัทมากกว่า 46 คนและระบบการผลิตที่ครบถ้วนมาสู่โดเมนนี้ ผลงานของบริษัท ได้แก่ แกนหม้อแปลงที่ทอด อุปกรณ์วางซ้อนอัจฉริยะ เครื่องตัดตามขวาง และลอจิสติกส์อัตโนมัติ ทำให้เกิดระบบนิเวศที่ LXD-260-2 ไลน์วางซ้อนแกนหม้อแปลงออฟไลน์ เจริญเติบโต นี่ไม่ใช่เครื่องจักรแบบสแตนด์อโลน แต่เป็นโหนดภายในโครงสร้างพื้นฐานของเวิร์กช็อปที่ได้รับการแปลงเป็นดิจิทัลเต็มรูปแบบ ช่วยให้สามารถติดตามแบบเรียลไทม์และควบคุมกระบวนการแบบปรับเปลี่ยนได้

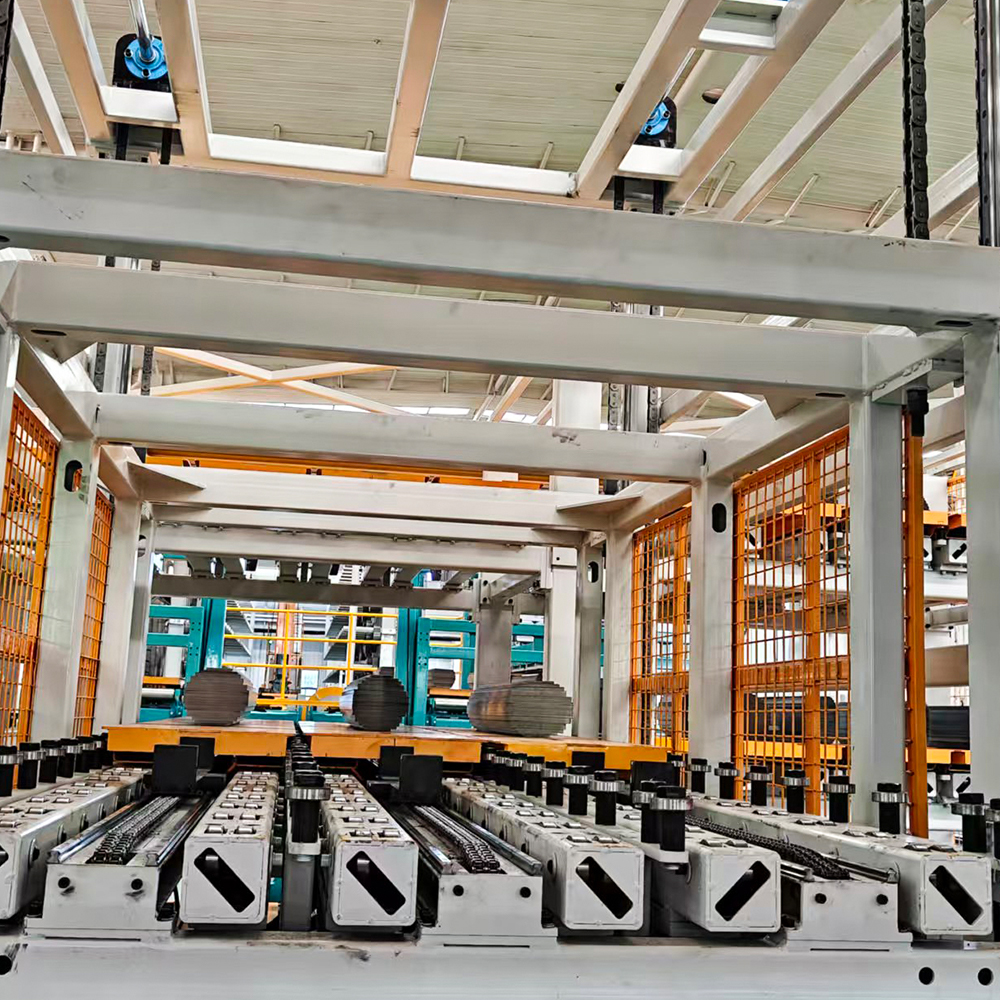

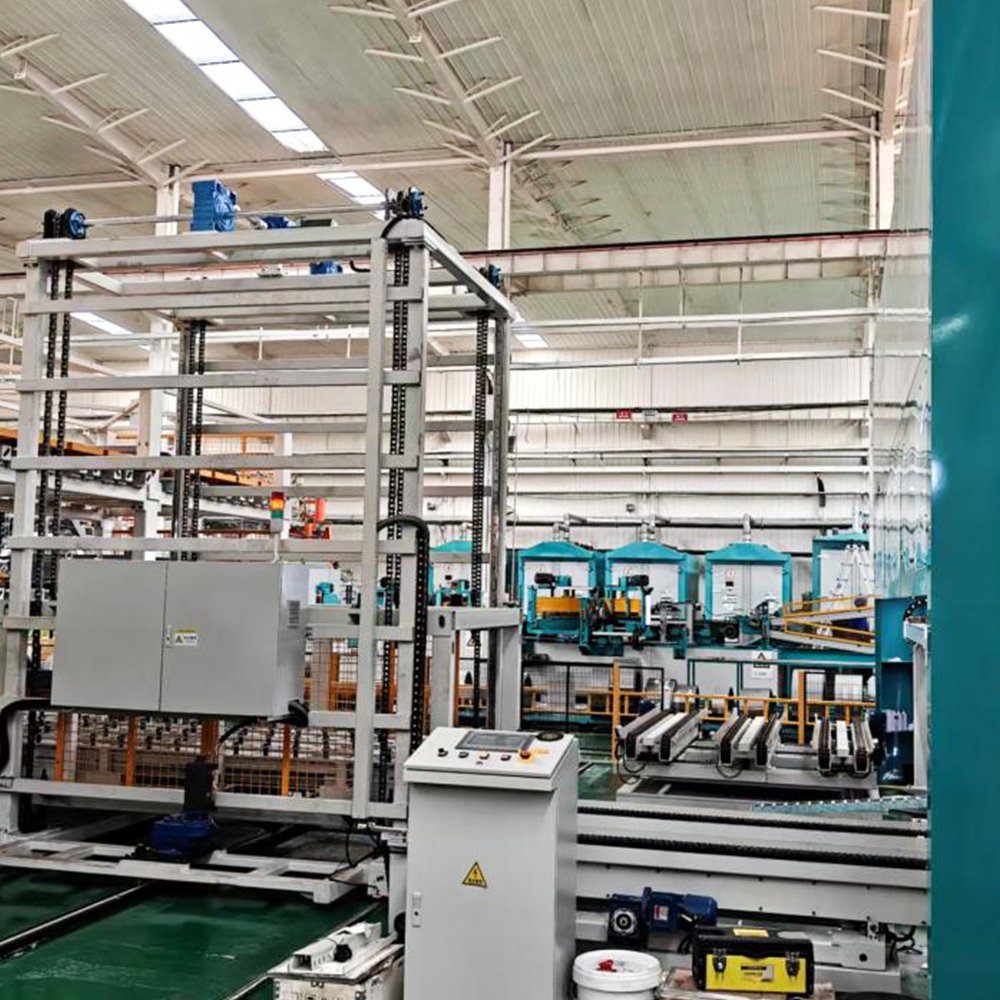

1. โมดูลการป้อนและจัดลำดับวัสดุประเภทคอลัมน์

ความหมายและตำแหน่ง: โมดูลนี้ทำหน้าที่เป็นจุดเริ่มต้นของ LXD-260-2 ไลน์วางซ้อนแกนหม้อแปลงออฟไลน์ . ต่างจากระบบทั่วไปที่ต้องอาศัยถังวัสดุหรือตลับที่มีกองจัดเรียงไว้ล่วงหน้า อุปกรณ์นี้ใช้กลไกแบบคอลัมน์ที่เชื่อมต่อโดยตรงกับเอาท์พุตของเส้นเฉือนตามขวาง แผ่นที่ไม่มีการเจาะรูจะถูกลำเลียงและสร้างเป็นคอลัมน์แนวตั้งโดยอัตโนมัติ เพื่อรักษาลำดับการตัดที่แน่นอน ซึ่งเป็นข้อกำหนดที่สำคัญสำหรับการออกแบบแบบขั้นบันได

ลักษณะการทำงานหลัก: เครื่องป้อนคอลัมน์ประกอบด้วยลิฟต์ที่ขับเคลื่อนด้วยเซอร์โวซึ่งรักษาความสูงของตัวป้อนกระดาษให้คงที่ โดยชดเชยการลดความสูงของคอลัมน์เมื่อใช้แผ่นงาน ถ้วยดูดสุญญากาศพร้อมปลายสัมผัสแบบนุ่มช่วยป้องกันการเกิดเสี้ยนของขอบและรอยขีดข่วนบนพื้นผิว รางกำหนดตำแหน่งเฉพาะซึ่งติดตั้งเซ็นเซอร์นำขอบ ช่วยให้มั่นใจได้ว่าแต่ละแผ่นจะถูกจัดเป็นสี่เหลี่ยมจัตุรัสกับขอบอ้างอิงก่อนที่จะถ่ายโอน ระบบรองรับความหนาของแผ่นตั้งแต่ 0.18 มม. ถึง 0.35 มม. และความกว้างสูงสุด 260 มม. (จึงเป็นชื่อ “260”) โดยมีความแม่นยำในการซ้อน ±0.1 มม. ต่อชั้น

สถานการณ์การใช้งานทั่วไป: โมดูลนี้มีข้อได้เปรียบโดยเฉพาะอย่างยิ่งในสภาพแวดล้อมการผลิตที่มีการผสมผสานสูงและมีปริมาณน้อย ซึ่งการออกแบบหลักมีการเปลี่ยนแปลงบ่อยครั้ง เนื่องจากระบบอ่านสูตรการซ้อนโดยตรงจากระบบดำเนินการผลิต (MES) ระบบจึงสามารถสลับระหว่าง E-core, U-core และแม้กระทั่งแกนสามเฟสแบบอสมมาตรโดยไม่มีการเปลี่ยนแปลงทางกายภาพ มีเพียงพารามิเตอร์ซอฟต์แวร์เท่านั้นที่ปรับ

ข้อดีที่แตกต่าง: เมื่อเปรียบเทียบกับรถเรียงซ้อนแบบป้อนนิตยสาร วิธีการแบบคอลัมน์ช่วยลดความจำเป็นในการวางซ้อนล่วงหน้าและการถ่ายโอนด้วยตนเองระหว่างการตัดและการเรียงซ้อน ช่วยลดการจัดเก็บระหว่างกลางและความเสียหายในการจัดการที่เกี่ยวข้อง นอกจากนี้ยังรองรับการทำงานต่อเนื่องสำหรับกะที่ขยายออกไป เนื่องจากเส้นเฉือนตามขวางสามารถป้อนวัสดุได้แบบเรียลไทม์

การบูรณาการความสามารถของบริษัท: Jiangsu Jingtianxia Electric Technology Co., Ltd. ได้รวมซอฟต์แวร์ตรวจสอบแบบเรียลไทม์ของตัวเองไว้ในโมดูลนี้ ช่วยให้ผู้ปฏิบัติงานเห็นภาพปริมาณการใช้แผ่นงาน อัตราการคัดแยก และการจัดแนวตัวป้อนผ่านแดชบอร์ดส่วนกลาง

• ข้อมูลจำเพาะที่สำคัญ: ความกว้างแผ่น 80–260 มม. ความหนา 0.18–0.35 มม. ความเร็วซ้อนสูงสุด 120 แผ่น/นาที
• เซนเซอร์ในตัว: เครื่องตรวจจับขอบโฟโตอิเล็กทริคคู่และทรานสดิวเซอร์แรงดันสุญญากาศสำหรับการตรวจจับข้อผิดพลาด
• ความเข้ากันได้ของวัสดุ: เหล็กกล้าซิลิกอนแบบเกรน (เกรด M-4 ถึง M-6) และโลหะผสมอสัณฐานที่มีความสามารถในการซึมผ่านสูง

2. สถานีกำหนดตำแหน่งและการจัดตำแหน่งที่แม่นยำ

ความหมายและตำแหน่ง: หลังจากหยิบแผ่นงานจากคอลัมน์แล้ว แผ่นงานจะถูกส่งไปยังสถานีกำหนดตำแหน่งเฉพาะ ซึ่งเป็นระบบย่อยที่สำคัญลำดับที่สองของ LXD-260-2 ไลน์วางซ้อนแกนหม้อแปลงออฟไลน์ . สถานีนี้มีหน้าที่รับผิดชอบในการแก้ไขความเบี่ยงเบนเชิงมุมหรือการแปลเล็กน้อยที่เกิดขึ้นระหว่างการถ่ายโอนสุญญากาศ เพื่อให้มั่นใจว่าการเคลือบแต่ละครั้งจะอยู่ในแนวที่สมบูรณ์แบบกับแกนสแต็กที่กำลังเติบโต

ลักษณะการทำงานหลัก: สถานีใช้กลยุทธ์การจัดตำแหน่งแบบสองขั้นตอน ขั้นแรก ชุดตัวหยุดเชิงกลแบบสปริงจะค่อย ๆ ดันแผ่นกับมุมอ้างอิงคงที่ ประการที่สอง ระบบช่วยการมองเห็นจะจับรูปร่างของแผ่นงานและเปรียบเทียบกับโมเดล CAD ที่ระบุ หากความคลาดเคลื่อนเกิน 0.05 มม. ระบบจะทริกเกอร์การปฏิเสธอัตโนมัติก่อนที่แผ่นงานจะถึงหัวเรียงซ้อน การตอบสนองแบบวงปิดนี้มีความสำคัญอย่างยิ่งต่อการรักษารูปแบบสเต็ปแลป ซึ่งส่งผลโดยตรงต่อคุณสมบัติทางแม่เหล็กของแกนและการสูญเสียโหลดขณะไม่มีโหลด

สถานการณ์การใช้งานทั่วไป: ระบบย่อยนี้เป็นสิ่งที่ขาดไม่ได้สำหรับแกนหม้อแปลงไฟฟ้ากำลังขนาดใหญ่ (≥ 100MVA) ซึ่งแม้แต่การวางแนวที่ไม่ตรงระดับไมครอนก็ส่งผลให้เกิดการก่อตัวของฮอตสปอตและการสั่นสะเทือนที่เพิ่มขึ้น หม้อแปลงไฟฟ้าระบบจำหน่ายมีคุณค่าเท่าเทียมกัน โดยที่การควบคุมช่องว่างอย่างสม่ำเสมอจะช่วยลดเสียงรบกวนเพื่อให้เป็นไปตามมาตรฐานด้านสิ่งแวดล้อมในเมืองที่เข้มงวด

ข้อดีที่แตกต่าง: ในขณะที่รถยกแบบออฟไลน์ที่แข่งขันกันจำนวนมากพึ่งพาการจัดตำแหน่งเชิงกลล่วงหน้าเพียงอย่างเดียว LXD‑260‑2 ได้รวมเอาวิชั่นลูปที่แก้ไขความแปรผันของเสี้ยนเฉือนและความโค้งของแผ่นงานอย่างจริงจัง ซึ่งเป็นข้อบกพร่องทั่วไปสองประการที่การจัดการแบบแมนนวลไม่สามารถชดเชยได้ ซึ่งจะทำให้ได้แกนสี่เหลี่ยมจัตุรัสมากขึ้นพร้อมข้อต่อแบบสเต็ปแลปที่แน่นยิ่งขึ้น ช่วยลดกระแสกระตุ้นได้โดยตรง

การบูรณาการความสามารถของบริษัท: อัลกอริธึมการมองเห็นได้รับการพัฒนาภายในองค์กรโดยทีม R&D ที่ Jiangsu Jingtianxia Electric Technology Co., Ltd. โดยใช้ประโยชน์จากฐานข้อมูลที่ครอบคลุมเกี่ยวกับข้อบกพร่องในการเคลือบที่รวบรวมจากการติดตั้งภาคสนามทั่วเอเชียและยุโรป

3. กลไกการเคลื่อนย้ายการวางซ้อนด้วยเครื่องดูดเสมหะ

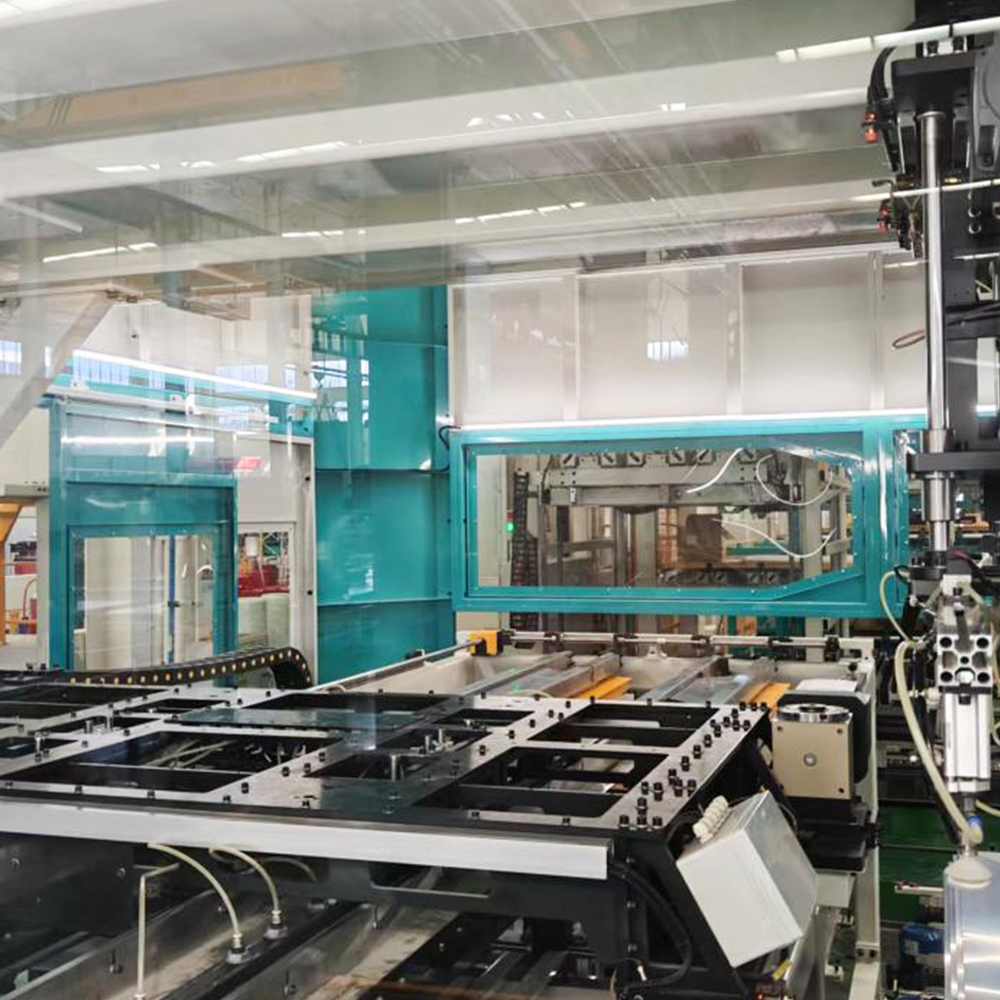

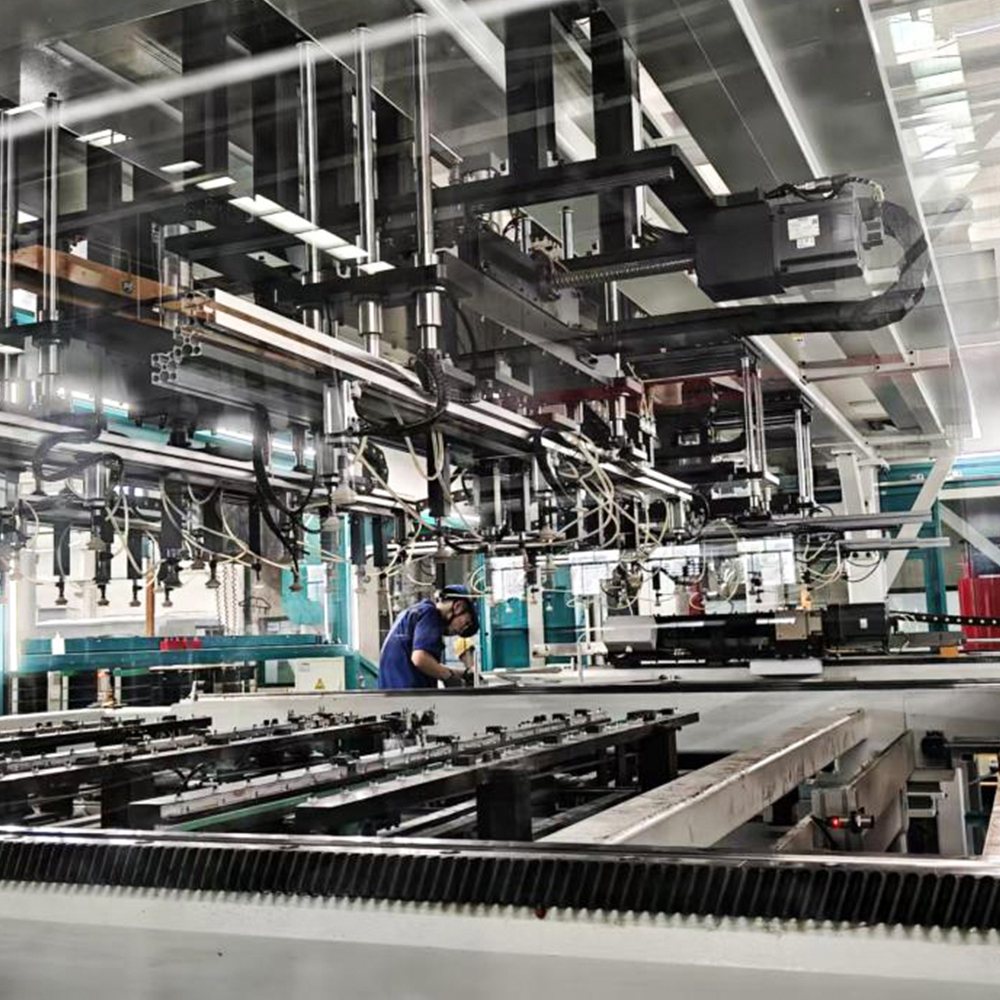

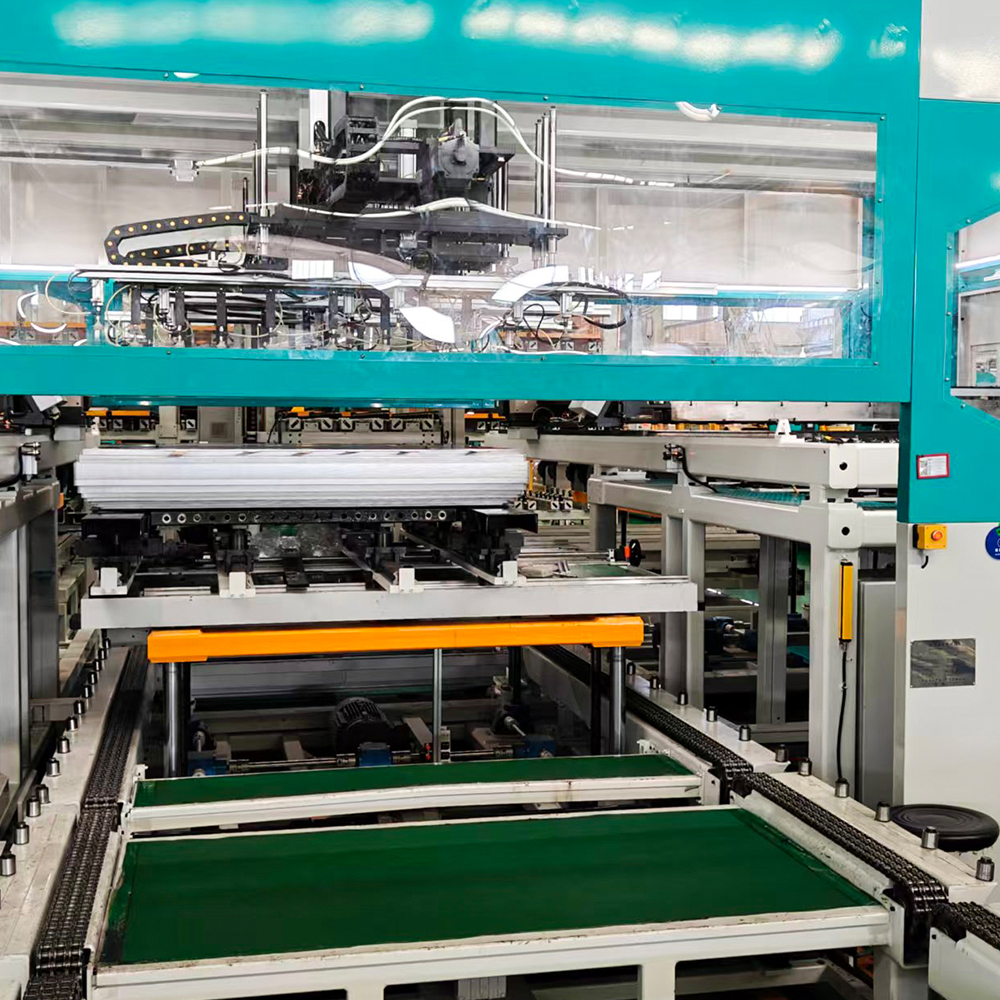

ความหมายและตำแหน่ง: นี่เป็นโมดูลสุดท้ายและมองเห็นได้ชัดเจนที่สุดของ LXD-260-2 ไลน์วางซ้อนแกนหม้อแปลงออฟไลน์ . ประกอบด้วยรถขนย้ายแบบโครงสำหรับตั้งสิ่งของซึ่งมีหัวดูดสูญญากาศแบบหลายโซนที่จะหยิบแผ่นที่จัดเรียงจากสถานีกำหนดตำแหน่งแล้ววางลงบนชั้นแกนที่กำลังเติบโต ตามลำดับชั้นที่กำหนดโดยการวาดแกน (เช่น แอกสลับและรูปแบบขาสำหรับแกนสามเฟส)

ลักษณะการทำงานหลัก: หัวซ้อนประกอบด้วยโซนสุญญากาศอิสระที่สามารถเลือกเปิดใช้งานได้เพื่อรองรับรูปทรงการเคลือบที่แตกต่างกัน เช่น ขาตรงกลาง ขาด้านนอก และแอก โดยไม่ต้องเปลี่ยนเครื่องมือ เซ็นเซอร์วัดระยะด้วยเลเซอร์จะวัดความสูงของปึกปัจจุบันอย่างต่อเนื่อง และปรับแนวทางแกน Z เพื่อรักษาช่องว่างคงที่ระหว่างถ้วยดูดและแผ่นด้านบน เพื่อป้องกันความเสียหายจากการกระแทก ระบบตรวจจับแรงในตัวช่วยให้มั่นใจได้ว่าแรงกดในการวางจะอยู่ภายใน 5–10N ต่อแผ่น หลีกเลี่ยงความเค้นตกค้างซึ่งจะทำให้โครงสร้างโดเมนแม่เหล็กของแกนลดลง

สถานการณ์การใช้งานทั่วไป: โมดูลนี้เหมาะอย่างยิ่งสำหรับการผลิตแกนหม้อแปลงแบบเรียงซ้อนที่มีความยาวสูงสุด 6 ม. และกว้าง 3 ม. ครอบคลุมทั้งหม้อแปลงแบบแช่น้ำมันและแบบแห้ง นอกจากนี้ยังใช้สำหรับแกนเครื่องปฏิกรณ์ที่จำเป็นต้องมีช่องว่างอากาศแบบแปรผัน ระบบสามารถใส่ตัวเว้นระยะที่ไม่ใช่แม่เหล็กโดยอัตโนมัติระหว่างชั้นบางชั้น

ข้อดีที่แตกต่าง: ต่างจากรถยกแบบแขนหุ่นยนต์ที่มักจะต้องดิ้นรนกับแผ่นแอกที่หนัก LXD-260-2 ใช้โครงสำหรับตั้งสิ่งของที่แข็งแรงพร้อมมอเตอร์เชิงเส้นตรงคู่ ให้ความแข็งที่สูงกว่าและการเร่งความเร็วที่เร็วขึ้น ซึ่งส่งผลให้รอบเวลาสั้นลงสำหรับแผ่นงานขนาดใหญ่ (ประมาณ 4 วินาทีต่อชั้น) ในขณะที่ยังคงความสามารถในการทำซ้ำของตำแหน่งในระดับต่ำกว่ามิลลิเมตร นอกจากนี้ ลักษณะการทำงานแบบออฟไลน์ของระบบช่วยให้หัวซ้อนทำงานแบบอะซิงโครนัสจากสายการตัด แยกความเร็วการผลิต และเปิดใช้งานการจัดการบัฟเฟอร์

การบูรณาการความสามารถของบริษัท: Jiangsu Jingtianxia Electric Technology Co., Ltd. ให้โมดูลนี้มีคุณสมบัติการบำรุงรักษาแบบคาดการณ์ได้ ระบบจะบันทึกข้อมูลกระแสมอเตอร์ แรงดันสุญญากาศ และแรงในการจัดตำแหน่ง ซึ่งได้รับการวิเคราะห์เพื่อคาดการณ์การสึกหรอของถ้วยดูดและตลับลูกปืนรางนำ ช่วยลดเวลาหยุดทำงานโดยไม่ได้วางแผน

1. ลำดับการเรียงซ้อนทีละขั้นตอน: ดาวน์โหลดสูตร → การป้อนคอลัมน์ → การดึงกระดาษแผ่นเดียว → การวางตำแหน่งขอบ → การตรวจสอบการมองเห็น → การถ่ายเทสุญญากาศ → การลงแบบนุ่มนวลของแกน Z → การตรวจสอบแรงกด → เลเยอร์ถัดไป
2. การควบคุมเลเยอร์แบบปรับได้: ระบบจะปรับความหนาของแผ่นโดยอัตโนมัติโดยการคำนวณความสูงของปึกใหม่ทุกๆ 50 ชั้น

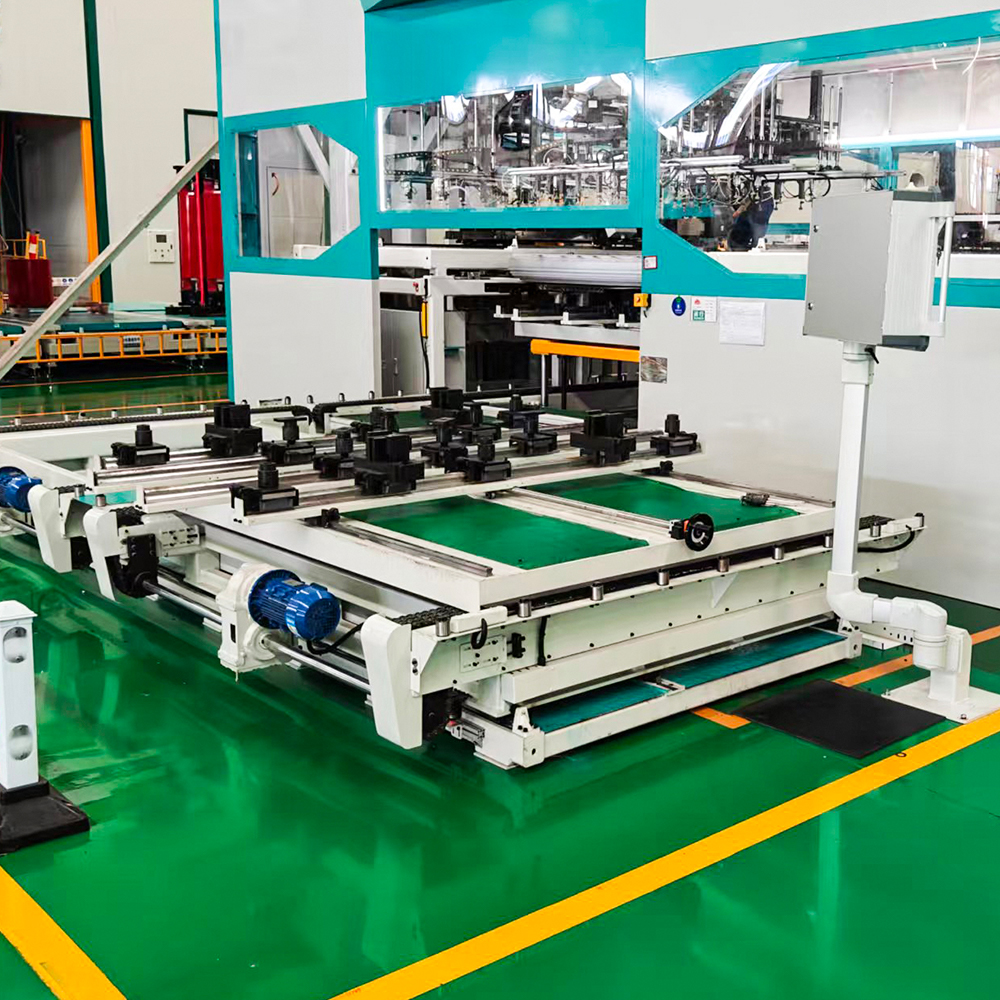

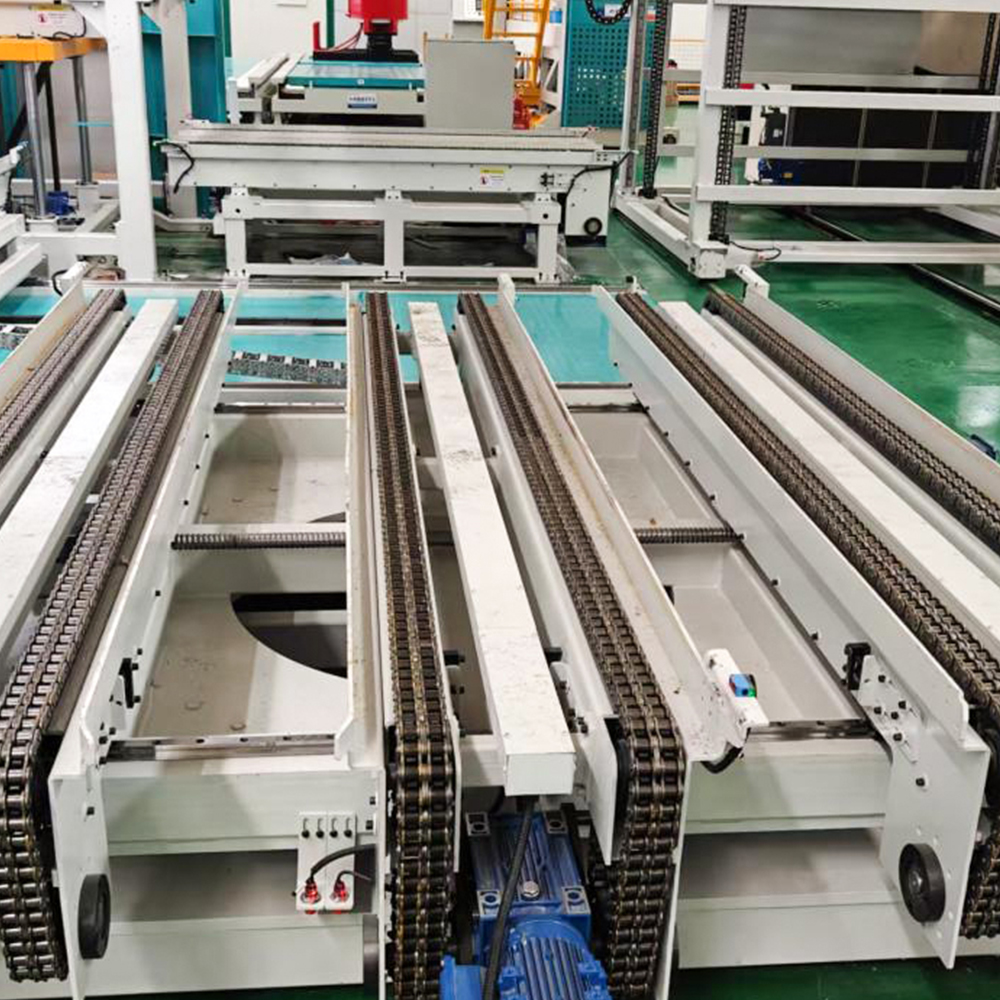

3. การส่งสัญญาณสิ้นสุดสแต็ก: เมื่อแกนถึงจำนวนชั้นเป้าหมาย ระบบจะกระตุ้นให้สายพานลำเลียงย้ายปึกที่เสร็จแล้วไปยังสถานีรัด

4. ระบบควบคุมและการจัดการข้อมูลแบบบูรณาการ

ในขณะที่โมดูลกลไกทั้งสามดำเนินการวางซ้อนทางกายภาพ ความฉลาดของ LXD-260-2 ไลน์วางซ้อนแกนหม้อแปลงออฟไลน์ อยู่ใน PLC ที่ใช้ Siemens และซอฟต์แวร์ HMI ที่เป็นกรรมสิทธิ์ เลเยอร์ควบคุมนี้จัดการการจัดเก็บสูตรอาหาร (การออกแบบหลักสูงสุด 1,000 แบบ) ติดตามแหล่งที่มาของแผ่นงานแต่ละแผ่นจากเส้นเฉือน และสร้างบันทึกการผลิตโดยละเอียดสำหรับการตรวจสอบย้อนกลับคุณภาพ นอกจากนี้ยังเชื่อมต่อกับระบบ ERP ของลูกค้าเพื่อกำหนดการผลิตและการจัดการสินค้าคงคลัง

การบูรณาการแบบดิจิทัลนี้เป็นตัวสร้างความแตกต่างที่สำคัญ: ระบบสามารถจัดลำดับเลเยอร์ใหม่ได้โดยอัตโนมัติ หากแผ่นงานที่มีข้อบกพร่องถูกปฏิเสธ เพื่อให้มั่นใจว่าแกนสุดท้ายจะตรงตามจำนวนการเคลือบและรูปแบบทีละขั้นที่ต้องการเสมอ การวินิจฉัยระยะไกลเปิดใช้งานผ่านเกตเวย์ที่ปลอดภัย Jiangsu Jingtianxia Electric Technology Co., Ltd. วิศวกรสนับสนุนที่ให้ความช่วยเหลือในการแก้ไขปัญหาโดยไม่ต้องไปเยี่ยมชมสถานที่ ซึ่งเป็นคุณลักษณะที่ลูกค้าในต่างประเทศให้คุณค่าอย่างสูง
