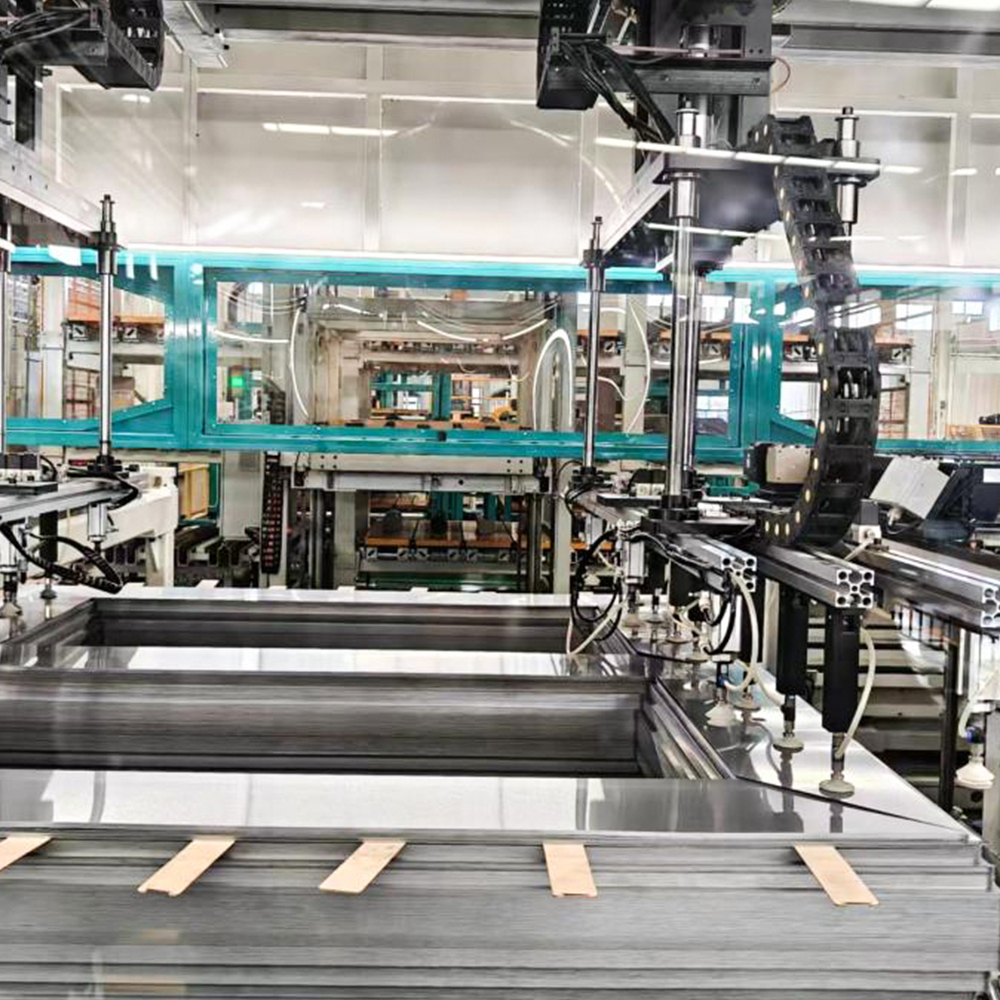

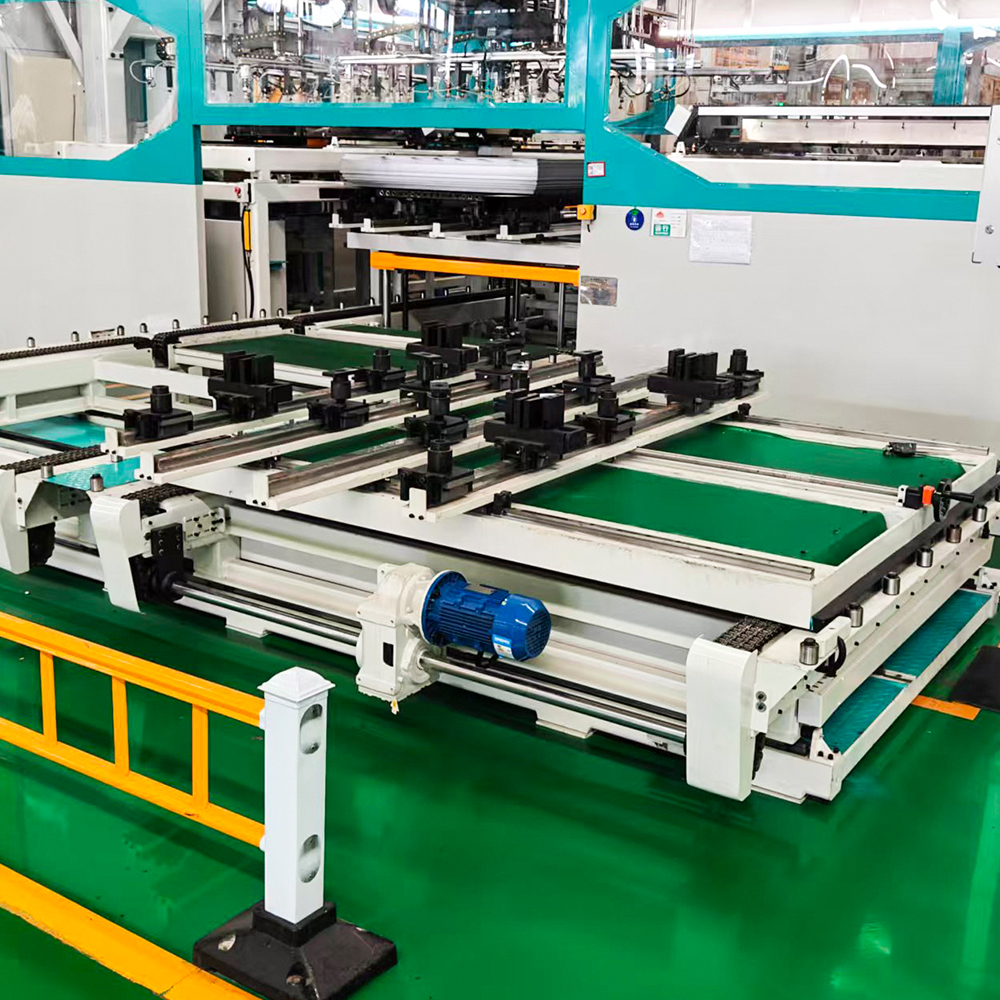

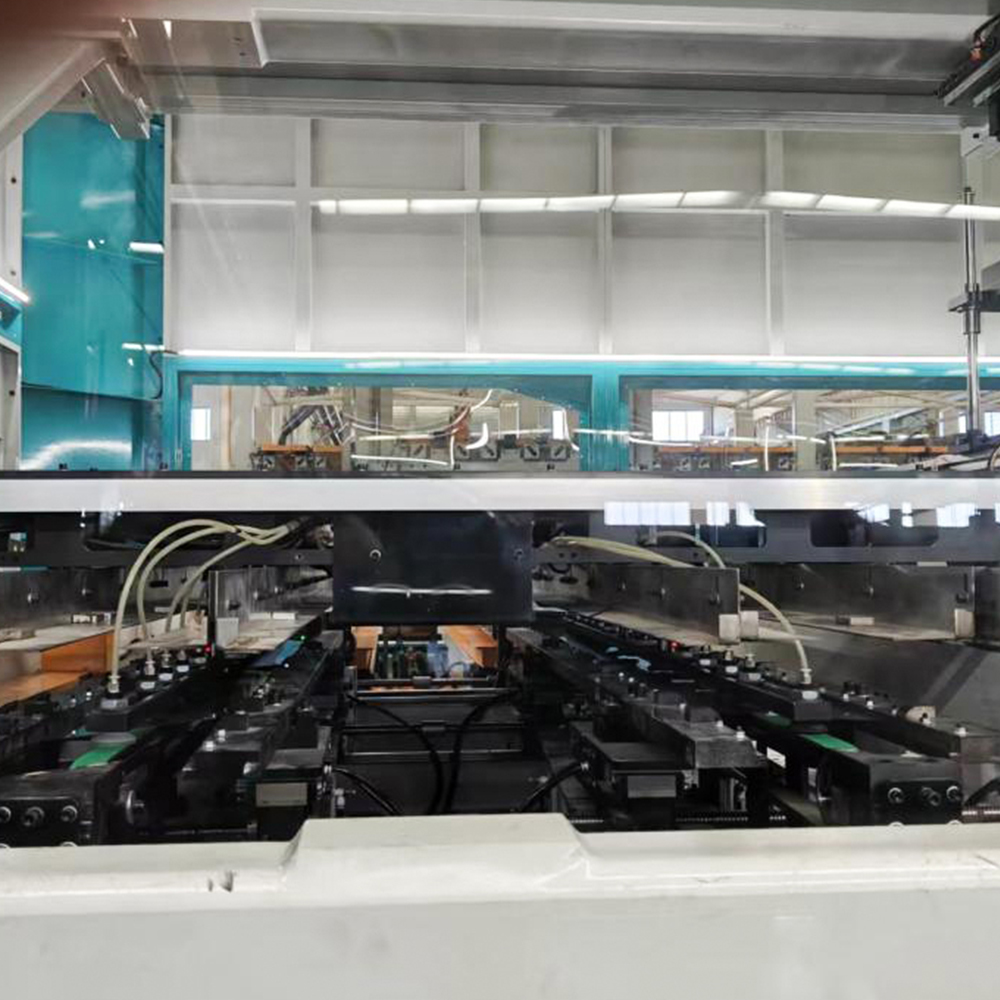

ZXD-440 สายการผลิตเรียงซ้อนแกนหม้อแปลงแบบอินไลน์อัตโนมัติ

อะไรคือความแตกต่างที่สำคัญระหว่างระบบการซ้อนในสายการผลิต (เช่น ZXD-440) และระบบการซ้อนแบบออฟไลน์

ในการผลิตแกนหม้อแปลงสมัยใหม่ ตัวเลือกระหว่างการกำหนดค่าการซ้อนแบบอินไลน์และออฟไลน์มีผลกระทบพื้นฐานต่อประสิทธิภาพการผลิต การใช้แรงงาน ความสม่ำเสมอของคุณภาพ และการใช้พื้นที่ ศูนย์กลางของวิวัฒนาการทางเทคโนโลยีนี้คือ zxd-440 สายการผลิตเรียงซ้อนแกนหม้อแปลงอินไลน์อัตโนมัติ ซึ่งเป็นระบบที่ออกแบบมาเพื่อขจัดปัญหาคอขวดแบบเดิมๆ โดยการซิงโครไนซ์การตัดและการซ้อน บทความนี้นำเสนอการวิเคราะห์เชิงเปรียบเทียบที่เข้มงวดของวิธีการซ้อนแบบอินไลน์และออฟไลน์ โดยอาศัยปรัชญาการออกแบบเฉพาะของระบบ zxd-440 และความสามารถในการผลิตของ Jiangsu Jingtianxia Electric Technology Co., Ltd. เราจะตรวจสอบหมวดหมู่ย่อยที่มุ่งเน้นผลิตภัณฑ์ที่แตกต่างกันสามหมวดหมู่— โมดูลการซ้อนต่อเนื่องความเร็วสูง , หน่วยซ้อนควบคุมช่องว่างที่แม่นยำ และ เส้นเรียงซ้อนที่รวมข้อมูลอัจฉริยะ —เพื่อแสดงให้เห็นว่าเทคโนโลยีอินไลน์กำหนดนิยามใหม่ให้กับการประกอบแกนหลักอย่างไร

1. โมดูลการซ้อนต่อเนื่องความเร็วสูง

ความหมายและตำแหน่ง: โมดูลการซ้อนต่อเนื่องความเร็วสูงเป็นตัวแทนของแขนปฏิบัติการหลักของ zxd-440 สายการผลิตเรียงซ้อนแกนหม้อแปลงอินไลน์อัตโนมัติ . โมดูลเหล่านี้เชื่อมต่อโดยตรงกับเส้นตัดตามขวาง ทำให้สามารถตัดและซ้อนได้พร้อมกันโดยไม่ต้องมีการจัดการระหว่างกลาง แตกต่างจากระบบออฟไลน์ตรงที่การเคลือบที่ตัดจะซ้อนกันบนพาเลท ขนส่ง จากนั้นป้อนด้วยตนเองไปยังสถานีซ้อน โมดูลนี้จะทำการซ้อนแบบเรียลไทม์เมื่อแถบออกจากแรงเฉือน

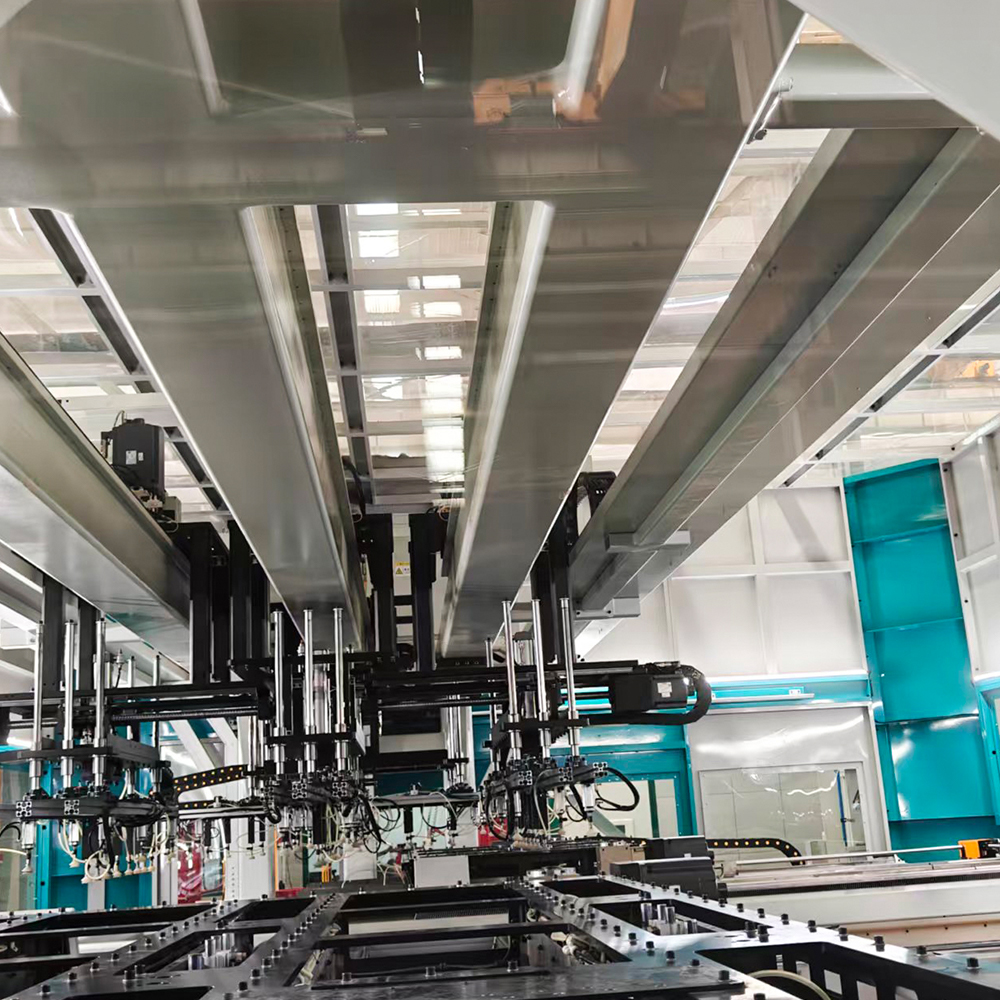

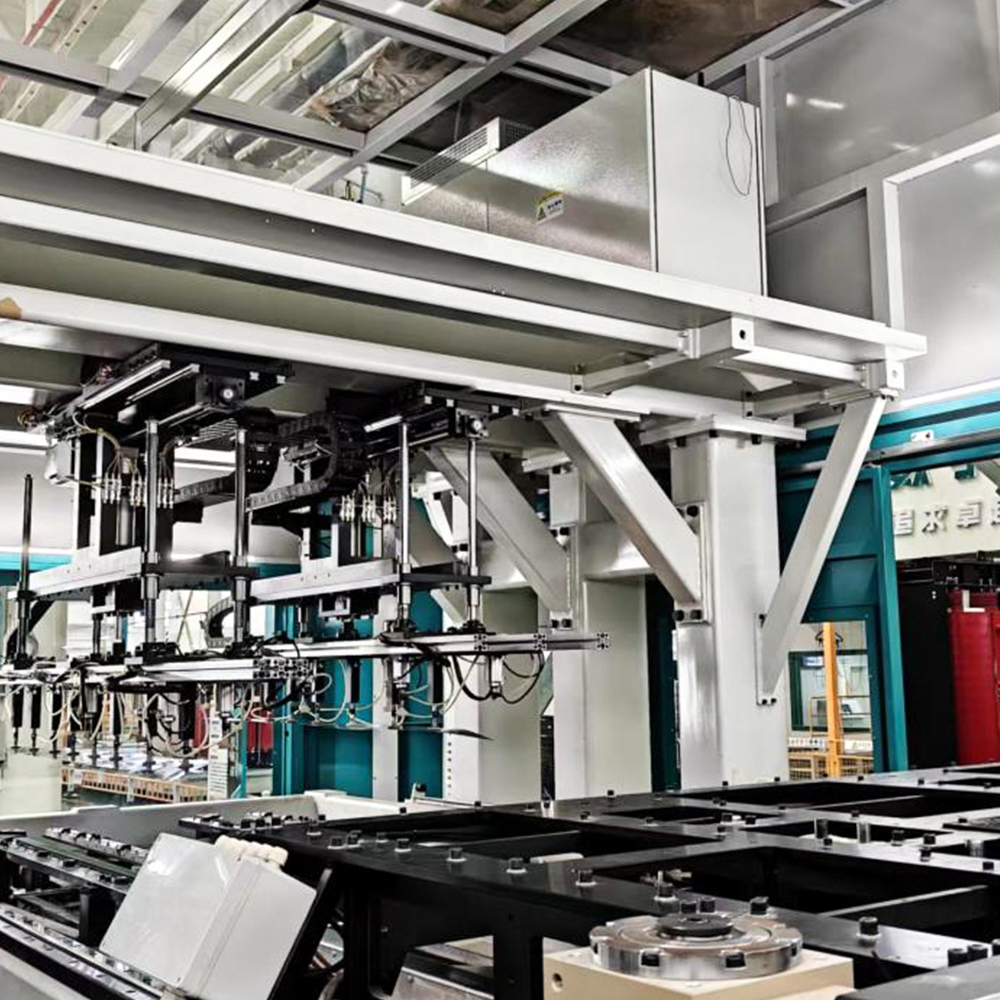

ฟังก์ชั่นหลักและคุณสมบัติทางเทคนิค: โมดูลทำงานที่ความเร็วที่ตรงกับแรงเฉือน โดยมีหัวหยิบและวางที่ขับเคลื่อนด้วยเซอร์โว ซึ่งจะปรับทิศทางการเคลือบแต่ละชั้นตามรูปแบบ step-lap ที่ตั้งโปรแกรมไว้ ช่วยขจัดขั้นตอนเดิมๆ ในการยกหลังการตัดและการซ้อนด้วยมือ ช่วยลดรอบเวลาได้มากกว่า 40% ในการกำหนดค่าแบบพื้นโรงงานทั่วไป เซ็นเซอร์ในตัวจะตรวจสอบความเรียบของการเคลือบและความสูงของเสี้ยนที่ขอบ โดยจะคัดแยกชิ้นส่วนที่มีข้อบกพร่องโดยอัตโนมัติก่อนที่จะวางซ้อนกัน

การใช้งานทั่วไป: โมดูลนี้เหมาะอย่างยิ่งสำหรับแกนหม้อแปลงระบบจำหน่ายปริมาณสูง (สูงถึง 2,000 kVA) โดยที่ปริมาณงานเป็นข้อจำกัดหลัก มีความโดดเด่นในโรงงานที่มีกะ 2 หรือ 3 กะ เนื่องจากการป้อนอัตโนมัติช่วยลดความเหนื่อยล้าและอัตราข้อผิดพลาดของผู้ปฏิบัติงาน

ความแตกต่างจากการซ้อนแบบออฟไลน์: การซ้อนแบบออฟไลน์ต้องใช้พื้นที่จัดเตรียมเฉพาะ การทำงานของเครนแบบแมนนวล และอุปกรณ์จับซ้อนแบบแยกกัน การถ่ายโอนแต่ละครั้งทำให้เกิดข้อผิดพลาดในการจัดตำแหน่งและความเสียหายของขอบ ในทางตรงกันข้าม zxd-440 สายการผลิตเรียงซ้อนแกนหม้อแปลงอินไลน์อัตโนมัติ รักษา การไหลของวัสดุอย่างต่อเนื่อง รักษาการวางแนวที่แม่นยำที่กำหนดโดยแรงเฉือนและขจัดขั้นตอนการจัดตำแหน่งใหม่

Jiangsu Jingtianxia Electric Technology Co., Ltd. ได้รวมโมดูลนี้เข้ากับเครื่องมือแบบเปลี่ยนด่วนที่เป็นกรรมสิทธิ์ ซึ่งช่วยให้สามารถ ระบบซ้อนแบบอินไลน์ เพื่อรองรับความกว้างของแกนตั้งแต่ 40 มม. ถึง 400 มม. โดยไม่ต้องมีการปรับกลไกเกิน 5 นาที ความยืดหยุ่นนี้หาได้ยากในการตั้งค่าแบบออฟไลน์ ซึ่งมักต้องมีฟิกซ์เจอร์เฉพาะต่อขนาดคอร์

ข้อมูลจำเพาะที่สำคัญ - โมดูลความเร็วสูง

• ความเร็วการซ้อนสูงสุด: สูงสุด 120 แผ่นต่อนาที (ขึ้นอยู่กับความหนา)
• ช่วงความหนาของการเคลือบ: 0.18 มม. – 0.35 มม. (เหล็กซิลิคอน)
• ความแม่นยำของการทับซ้อนกันแบบขั้นบันได: ±0.05 มม.
• การตรวจจับเสี้ยนอัตโนมัติพร้อมประตูคัดแยกแบบเรียลไทม์
• การเชื่อมต่อ Ethernet/IP โดยตรงสำหรับการตรวจสอบระยะไกล

2. หน่วยซ้อนควบคุมช่องว่างที่แม่นยำ

ความหมายและตำแหน่ง: หมวดหมู่ย่อยที่สำคัญที่สองภายใน zxd-440 สายการผลิตเรียงซ้อนแกนหม้อแปลงอินไลน์อัตโนมัติ เป็นหน่วยควบคุมช่องว่างที่มีความแม่นยำ แม้ว่าการวางซ้อนแบบออฟไลน์จะขึ้นอยู่กับทักษะของผู้ปฏิบัติงานในการรักษาช่องว่างอากาศที่สม่ำเสมอระหว่างแพ็คเก็ตหลัก หน่วยนี้จะทำการวัดและการปรับช่องว่างโดยอัตโนมัติโดยใช้เซ็นเซอร์สามเหลี่ยมด้วยเลเซอร์และแอคชูเอเตอร์เซอร์โวแบบวงปิด

ฟังก์ชั่นหลักและคุณสมบัติทางเทคนิค: แต่ละรอบการเรียงซ้อนจะวัดช่องว่างจริงที่จุดอ้างอิงห้าจุดทั่วขาแกนกลาง จากนั้น เครื่องจะชดเชยโดยการปรับตำแหน่งการเคลือบครั้งต่อไปแบบไมโคร หรือโดยการเลือกการเคลือบแผ่นชิมจากตัวป้อนเฉพาะ คุณลักษณะนี้จัดการการสูญเสียโหลดขณะไม่มีโหลดของหม้อแปลงโดยตรง เนื่องจากช่องว่างที่ไม่สม่ำเสมอเป็นสาเหตุหลักของกระแสแม่เหล็กที่เพิ่มขึ้น ระบบจะจัดเก็บฮิสโตแกรมช่องว่างต่อแบตช์หลัก ช่วยให้สามารถควบคุมกระบวนการทางสถิติได้

การใช้งานทั่วไป: อุปกรณ์นี้ขาดไม่ได้สำหรับแกนหม้อแปลงไฟฟ้ากำลัง (10 MVA ขึ้นไป) และสำหรับหม้อแปลงไฟฟ้าแบบฉุดพิเศษซึ่งมีบทลงโทษการสูญเสียอย่างรุนแรง นอกจากนี้ยังใช้ในแกนที่มีข้อต่อแบบไมเทรตซึ่งต้องการพิกัดความเผื่อที่แคบมาก (±0.02 มม.) ซึ่งวิธีการออฟไลน์แบบแมนนวลไม่สามารถทำได้อย่างสม่ำเสมอ

ความแตกต่างจากการซ้อนแบบออฟไลน์: การซ้อนแบบออฟไลน์อาศัยฟีลเลอร์เกจและการตัดสินใจของผู้ปฏิบัติงาน ซึ่งทำให้เกิดความแปรปรวนระหว่างกะและผู้ปฏิบัติงาน ยิ่งไปกว่านั้น ระบบออฟไลน์ไม่สามารถปรับช่องว่างแบบไดนามิกได้หลังจากประกอบแกนแล้ว การแก้ไขใด ๆ จำเป็นต้องถอดชิ้นส่วนบางส่วน ที่ วิธีการซ้อนแบบอินไลน์ ด้วยแพลตฟอร์ม zxd-440 ช่วยให้มั่นใจได้ ข้อมูลช่องว่างจะถูกติดตามต่อการเคลือบ และ corrections are applied in real time, resulting in a more consistent magnetic circuit.

Jiangsu Jingtianxia Electric Technology Co., Ltd. ได้ตรวจสอบหน่วยนี้ในการติดตั้งมากกว่า 200 ครั้ง ซึ่งแสดงให้เห็นว่าการสูญเสียแกนกลางลดลงโดยเฉลี่ย 8–12% เมื่อเทียบกับการซ้อนแบบออฟไลน์ด้วยมือสำหรับเกรดเหล็กเดียวกัน ทีม R&D ของบริษัท (ผู้เชี่ยวชาญด้านเทคนิค 46 คน) พัฒนาอัลกอริธึมควบคุมช่องว่างที่เป็นกรรมสิทธิ์ ซึ่งขณะนี้ได้รวมเข้ากับมาตรฐานแล้ว สายซ้อนในบรรทัดอัตโนมัติ ชุดซอฟต์แวร์

การเปรียบเทียบเชิงหน้าที่ - วิธีการควบคุมช่องว่าง

3. เส้นเรียงซ้อนที่รวมข้อมูลอัจฉริยะ

ความหมายและตำแหน่ง: เสาหลักที่สามของ zxd-440 สายการผลิตเรียงซ้อนแกนหม้อแปลงอินไลน์อัตโนมัติ คือชั้นบูรณาการข้อมูลอัจฉริยะ ซึ่งเปลี่ยนสายการผลิตซ้อนจากเครื่องจักรแบบสแตนด์อโลนให้เป็นโหนดภายในระบบนิเวศการผลิตดิจิทัลของโรงงาน ในทางตรงกันข้าม การสแต็กแบบออฟไลน์จะทำงานเป็นเวิร์กสเตชันแบบแยกที่มีการตอบรับทางดิจิทัลน้อยที่สุด

ฟังก์ชั่นหลักและคุณสมบัติทางเทคนิค: ระบบนี้รวบรวมข้อมูลแบบเรียลไทม์จากเซ็นเซอร์แรงเฉือน เซอร์โวแบบเรียงซ้อน หน่วยควบคุมช่องว่าง และกล้องตรวจสอบด้วยภาพ โดยจะรวบรวมตัวบ่งชี้ประสิทธิภาพหลัก (KPI) เช่น ประสิทธิภาพอุปกรณ์โดยรวม (OEE) อัตราผลตอบแทนการซ้อน เวลาเฉลี่ยระหว่างการช่วยเหลือ (MTBA) และการทำนายการสูญเสียแกนตามช่องว่างที่วัดได้ ระบบยังเชื่อมต่อกับระบบการจัดการคลังสินค้าเพื่อขอเหล็กม้วนโดยอัตโนมัติตามน้ำหนักที่ใช้ไป

การใช้งานทั่วไป: สายการผลิตอัจฉริยะนี้ถูกนำไปใช้ในโรงงานอัจฉริยะที่ได้รับการรับรองอุตสาหกรรม 4.0 รวมถึงในโรงงานที่มีผลิตภัณฑ์หลากหลายซึ่งมีความถี่ในการเปลี่ยนแปลงสูง ช่วยให้สามารถบำรุงรักษาเชิงคาดการณ์ได้โดยการติดตามกระแสเซอร์โวมอเตอร์และรูปแบบการสั่นสะเทือน แจ้งเตือนผู้ปฏิบัติงานก่อนที่จะเกิดการหยุดทำงานโดยไม่คาดคิด

ความแตกต่างจากการซ้อนแบบออฟไลน์: ระบบออฟไลน์สร้างข้อมูลดิจิทัลเพียงเล็กน้อยหรือไม่มีเลย การตรวจสอบคุณภาพมักดำเนินการหลังจากการซ้อนเสร็จสมบูรณ์ ส่งผลให้ตรวจพบปัญหาล่าช้า ที่ ระบบอัจฉริยะอินไลน์ อย่างไรก็ตาม ให้ การควบคุมคุณภาพแบบวงปิด —หากตรวจพบการเบี่ยงเบน เส้นสามารถหยุดชั่วคราวและแก้ไขอัตโนมัติ หรือตั้งค่าสถานะแกนเพื่อทำใหม่ก่อนที่จะออกจากสถานี ความสามารถนี้มีประโยชน์อย่างยิ่งสำหรับการใช้งานที่มีความน่าเชื่อถือสูง เช่น หม้อแปลงสำหรับเดินทะเลและชุดสเต็ปอัพกังหันลม

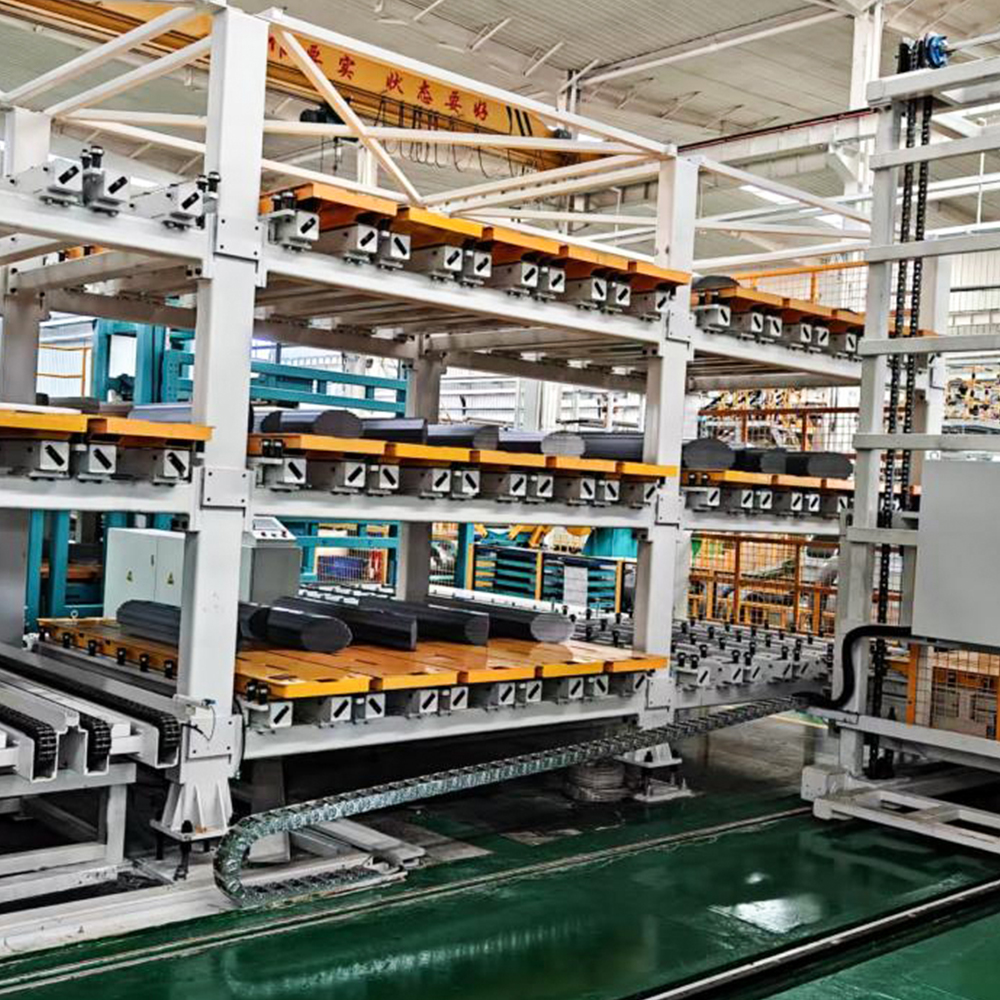

Jiangsu Jingtianxia Electric Technology Co., Ltd. ได้ฝังความฉลาดนี้ไว้ในทุก ๆ โซลูชันการซ้อนแบบอินไลน์ zxd-440 เปิดตัวมาตั้งแต่ปี 2024 โดยใช้ประโยชน์จากทีมซอฟต์แวร์ภายในองค์กรเพื่อปรับแต่งแดชบอร์ดสำหรับระบบการวางแผนทรัพยากรองค์กร (ERP) ของลูกค้าแต่ละราย แนวทางบูรณาการของบริษัท—ครอบคลุม แกนหม้อแปลง อุปกรณ์จัดเรียงแกนอัจฉริยะ เครื่องตัดแกนตามขวาง คลังสินค้าอัจฉริยะ และโลจิสติกส์อัตโนมัติ —ช่วยให้มั่นใจได้ว่าสายการเรียงซ้อนที่รวมข้อมูลจะสื่อสารได้อย่างราบรื่นกับอุปกรณ์ต้นน้ำและปลายน้ำ

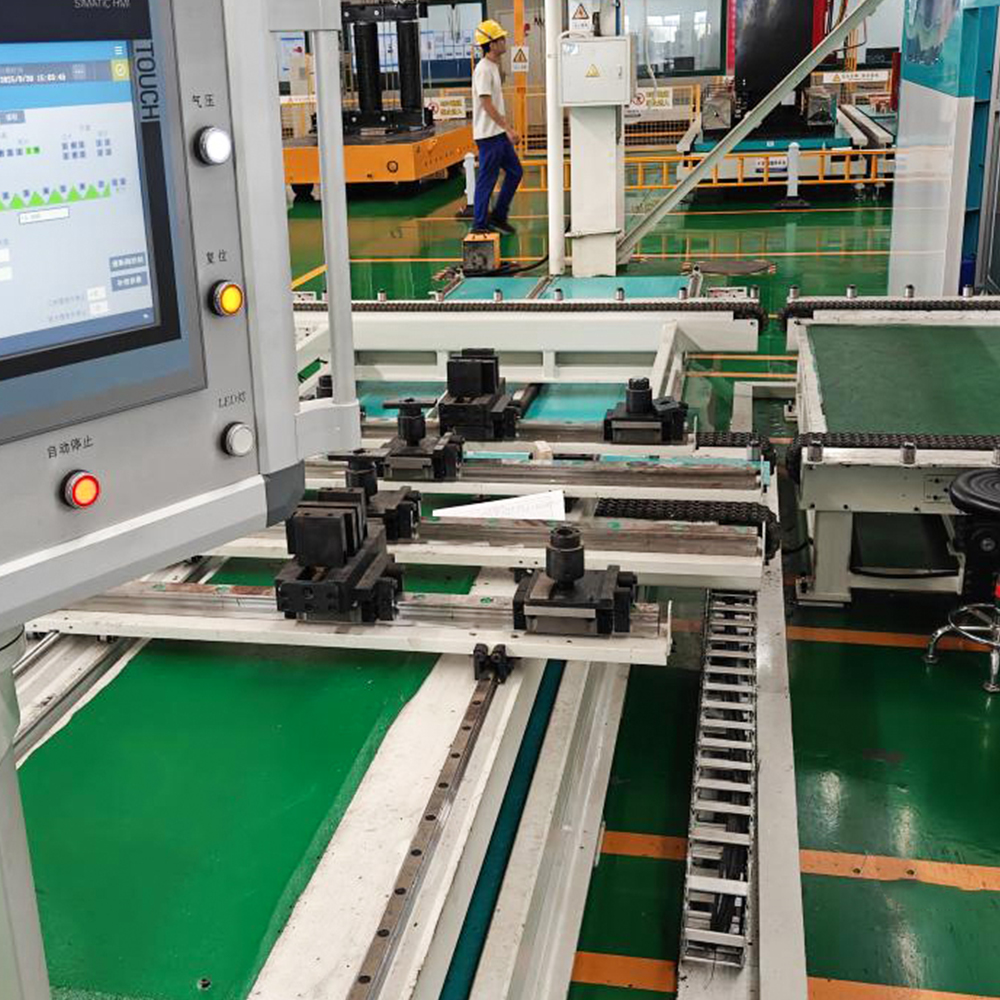

1. การติดตาม OEE แบบเรียลไทม์ – เวลาหยุดทำงาน การสูญเสียความเร็ว และการสูญเสียคุณภาพจะแสดงบน HMI
2. การแจ้งเตือนการวินิจฉัยเชิงคาดการณ์ – ขึ้นอยู่กับแบบจำลองความร้อนและการสั่นสะเทือน
3. การจัดการสูตร – จัดเก็บการออกแบบแกนได้มากถึง 1,000 แบบพร้อมพารามิเตอร์การซ้อนทั้งหมด
4. การรายงานแบทช์อัตโนมัติ – การส่งออก PDF/CSV สำหรับเส้นทางการตรวจสอบคุณภาพ
5. ความสามารถในการอัพเดตเฟิร์มแวร์ระยะไกล – ช่วยให้สามารถปรับปรุงได้อย่างต่อเนื่องโดยไม่ต้องเยี่ยมชมสถานที่

การเปรียบเทียบระดับระบบ: การซ้อนแบบอินไลน์กับออฟไลน์

คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือข้อได้เปรียบหลักในการปฏิบัติงานของระบบซ้อนในบรรทัด zxd-440 เหนือวิธีออฟไลน์

ข้อได้เปรียบเบื้องต้นคือ การตัดและซ้อนพร้อมกัน ซึ่งขจัดขั้นตอนเดิมๆ ในการยกหลังการตัดและการซ้อนแบบแมนนวล สิ่งนี้จะช่วยลดเวลารอบการทำงานลงได้มากกว่า 40% ลดความเสียหายของขอบที่เกิดจากการจัดการ และทำให้มั่นใจได้ว่าการเคลือบทุกครั้งจะซ้อนกันในทิศทางที่แน่นอนในขณะที่หลุดออกจากแรงเฉือน ส่งผลให้มีการควบคุมช่องว่างที่เข้มงวดยิ่งขึ้นและการสูญเสียแกนลดลง

คำถามที่ 2: หน่วยควบคุมช่องว่างที่แม่นยำของ zxd-440 แตกต่างจากการปรับช่องว่างออฟไลน์อย่างไร

zxd-440 ใช้เซ็นเซอร์สามเหลี่ยมด้วยเลเซอร์เพื่อวัดช่องว่างที่ห้าจุดต่อรอบ และใช้การแก้ไขเซอร์โวแบบวงปิดทันที การปรับแบบออฟไลน์ต้องใช้ฟีลเลอร์เกจแบบแมนนวลและการแก้ไขหลังจากการประกอบเสร็จสมบูรณ์แล้วเท่านั้น ซึ่งไม่สามารถชดเชยความแปรผันแบบไดนามิกในระหว่างการวางซ้อนกันได้ ยูนิตอินไลน์มีพิกัดความเผื่อ ±0.02 มม. พร้อมความสามารถในการตรวจสอบย้อนกลับได้เต็มรูปแบบ

คำถามที่ 3: zxd-440 สามารถรองรับขนาดแกนและวัสดุที่แตกต่างกันได้โดยไม่ต้องเปลี่ยนเครื่องเป็นเวลานานหรือไม่

ใช่. ผ่านซอฟต์แวร์การจัดการสูตร zxd-440 สายการผลิตเรียงซ้อนแกนหม้อแปลงอินไลน์อัตโนมัติ จัดเก็บการออกแบบแกนได้มากถึง 1,000 แบบ การเปลี่ยนระหว่างความกว้าง (40–400 มม.) และความหนา (0.18–0.35 มม.) จะใช้เวลา 2–5 นาที เทียบกับ 20–45 นาทีสำหรับระบบออฟไลน์ที่ต้องมีการเปลี่ยนแปลงจิ๊กจริงและการฝึกอบรมผู้ปฏิบัติงานใหม่

คำถามที่ 4: Jiangsu Jingtianxia Electric Technology Co., Ltd. มีบทบาทอย่างไรในการสนับสนุนเทคโนโลยีการซ้อนแบบอินไลน์นี้

Jiangsu Jingtianxia Electric Technology Co., Ltd. ให้บริการบูรณาการตั้งแต่ต้นทางถึงปลายทาง—จาก เส้นซ้อนในบรรทัด และเครื่องตัดขวางไปจนถึงคลังสินค้าและโลจิสติกส์อัจฉริยะ ด้วยผู้เชี่ยวชาญด้านเทคนิคมากกว่า 46 คน บริษัทนำเสนอแดชบอร์ดซอฟต์แวร์ที่ปรับแต่งได้ เฟรมเวิร์กการบำรุงรักษาเชิงคาดการณ์ และการสนับสนุนภาคสนามทั่วโลก เพื่อให้มั่นใจว่าการติดตั้ง zxd-440 แต่ละรายการจะสอดคล้องกับระบบนิเวศการผลิตที่มีอยู่ของลูกค้า
